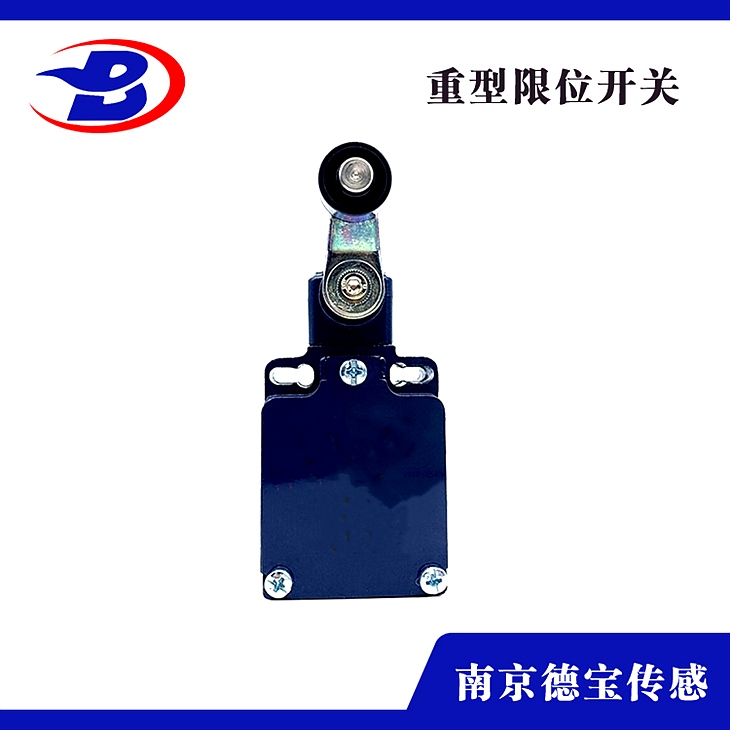

行程開關DOB-YS/L-SXKZQ-A30M限位開關支架

行程開關DOB-YS/L-SXKZQ-A30M限位開關支架

產品闡明：

行程開關，位置開關（又稱限位開關）的一種，是一種常用的小電流主令電器。應用機械運動部件的碰撞使其觸頭動作來完成接通或分?jǐn)嗫刂齐娐罚竭_(dá)一定的控制目的。通常，這類開關被用來xian制機械運動的位置或行程，使運動機械按一定位置或行程自動中止、反向運動、變速運動或自動往復運動等。

限位開關主要由開關元件，接線端子，開關操動件，傳動局部組成，依據開關觸頭接通和斷開機械機理，開關元件有下屬二類。

1.緩動開關

緩動開關:開關的接通和斷開動作切換時間與開關操作頻率有關，操作頻率越，開關的切換也越。

2.速度開關

速度開關:開關的接通和斷開的轉換時間與開關被操作的頻率無關，只需開關被操作到一定位置，開關便發作接通和斷開切換，此過程時間普通為彈簧彈跳所需時間，此時間段為一常數。

機械參數：

電路銜接闡明：螺絲銜接

電纜截面：小電纜截面 1.5 mm2；大電纜截面 2.5 mm2

作用原理：機械的

機械壽命：> 30.000.000 操作次數

留意：的電纜截面表示包括了導線和線耳

操作元件結構：滾輪搖臂

操動扭矩：50,5 Ncm

抗沖擊：50 g / 6 ms

回彈時間：≤ 1.5 ms

切換時間：≤ 10 ms

常開觸點：2 x 0,5 mm

開關點反復度：± 0,02 mm

操作的速度：小操動速度 1 mm/min簡介：

限位開關由靜件磁性開關和動件控制磁鋼組成，采用磁感應原理，直接吸合干簧管接點，以完成對外接電路的通斷控制。，裝置便當，動作靈活，運用壽命長，有礦用普通型標志。
