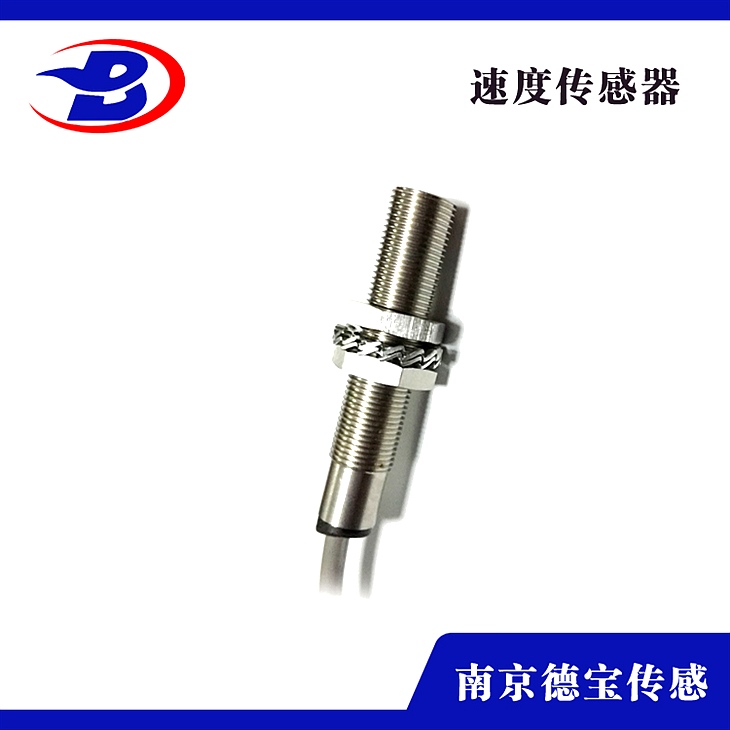

DOB-GTS-211B/L NPN-16速度傳感器霍爾式原件測速開關齒輪測

GTS齒輪速度傳感器是一種先進的速度傳感器，用于非接觸檢測旋轉體轉速，測量范圍是1轉~20000轉/分鐘，輸出的方波信號可以直接和TTL、CMOS等電路接口、構成轉速測量/控制系統.GTS產品采用圓管防水型結構，具有防水、防塵、防油污的優點，能在惡劣環境中可靠工作，特別適用于工業控制和軍事項目。

一、基礎技術性能1、額定檢測距離：2mm

2、檢測頻響：1Hz~10KHz

3、測速范圍：1~20000rpm（與合適的齒輪配套）

4、有工作電壓極性保護和輸出短路保護5、工作溫度-20~75℃

二、電氣性能

1、工作電壓：12~30VDC

2、靜態功耗電流：≤30mA

3、最大輸出電流：50mA4、輸出低電平電壓：≤0.5VDC5、上升沿時間：≤2us6、下降沿時間：≤2us7、輸出方式：NPN集電極開路輸出（OC），方波、占空比50±20%三、檢測齒輪1、模數：m≥12、齒輪厚度：≥4mm3、齒形：漸開線或梯形直齒

4、齒輪材料：導磁材料（如45#鋼）

四、使用說明

1、傳感器外形尺寸見圖1、安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間距不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=(rpm)；測速范圍上限：Vmax=(rpm)

4、接線圖見2。傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離
