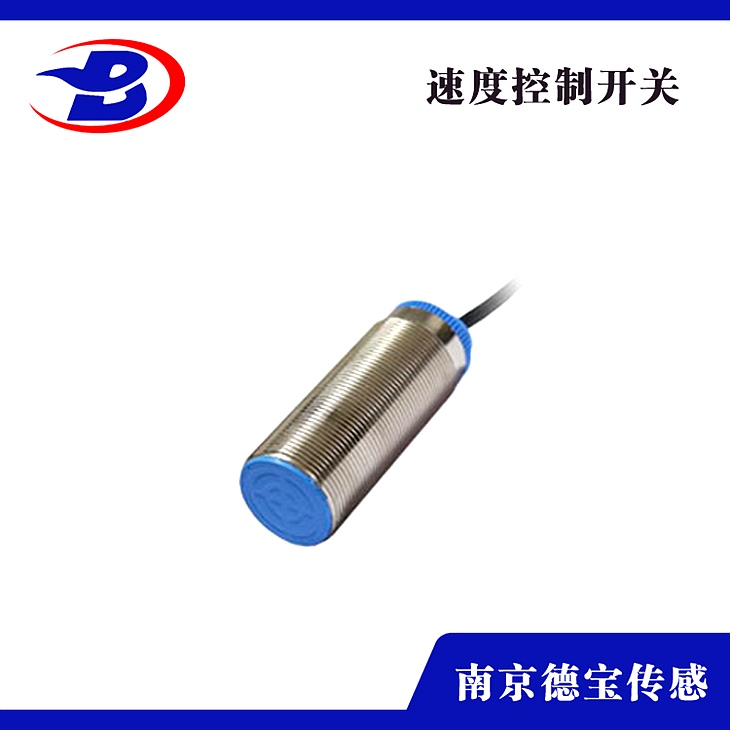

DOB-XZ/L-H/L-8S研磨機速度開關

DOB-XZ/L-H/L-8S研磨機速度開關

性

1、啟動時間和檢測時間分開！為了避開設備在啟動時轉速遲緩而設計的（啟動時間為10秒）！當設備正常運轉后自動切換到檢測時間設定（檢測時間是人為設定0.5-10秒）！

2、寬電壓設計24VDC-220VAC交直流兩用！以順應不同場所的運用，需配置中間繼電器24VDC-220VAC。

3、H2檢測間隔增大到10mm改良以往間隔短不牢靠的問題。

DOB-XZ/L-H/L-8S研磨機速度開關

技術參數

1、工作電源：24VDC/110VAC/220VAC

2、緣電阻：＞500MΩ 輸出信號：開關量信號

3、環境溫度：-20℃~+60℃ 環境濕度：小于90

4、外型尺寸：Ф30×115mm

5、重量：0.5Kg

6、跳脫時間：3-17秒

7、響應時間：＜2mS

8、檢測間距H2：≤8mm

9、工作間隔H1：≥20mm（10mm/埋入式/二線）

DOB-XZ/L-H/L-8S研磨機速度開關

裝置闡明

1、的傳動安裝、如螺旋保送機、提升機、皮帶保送機，拉鏈機、等都應在其被傳動處(機器尾端)停止裝置。

2、機械裝置工序，拆下端蓋，在端蓋鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm

裝置及接線

1、本安裝裝置時，使其軸線處于程度位置。

2、將裝置支架銜接在膠帶機中間架上，然后用螺栓將本安裝固定在支架的裝置板上即可。

3、 本安裝帶有1.5米左右的四芯橡套電纜，用戶依據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運轉到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運轉狀態。假如膠帶發作打滑，帶速降至正常速度的之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

4、由于常閉至常開的轉換過程對應的速度差值較大，所以用戶可選擇運用常開（或常閉）種并在訂貨時闡明，如無請求，我廠將按常開點調試出廠。

5、本安裝出廠時已依據帶速及打滑率調整好，運用時勿需再調。

6、本安裝為非差動式，故在膠帶機啟動或停機過程中應不投入或投入無效，并應在控制線路設計中予以***。

特性
1、非接觸式，無易損原件，運用壽命長；
2、密封性好，可防水、放塵，防凝露；
3、強度了鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4、外殼經過烤漆噴塑處置，性強；
5、一體式設計，裝置便當，適用簡單，兩螺栓固定；
6、采用ARM單片機作為控制單元，反映速度，精度，誤差小；
7、雙排數碼顯現，LED指示燈顯現，可現場察看與誤解；
