磁性接近開關如何連接負載？

負載又稱“電器”，其作用是將電路中的電能轉化為其他形式的能量，如光能、熱能、動能等，然后再將電路中的電能消耗掉，以達到保護電路、避免電流過大和燒毀的作用。負載定義范圍很廣，小到電阻、電容，大到冰箱、燈泡、烤箱這些電器設備都可以稱為負載。

如果由于電源電阻（Ro）小，短路電流（Is）大，導致電路未連接到負載進行能耗，導致電流電位全部落在電阻上，導致電路燒毀。

選擇磁性接近開關的負載時，須從開關的三個方向判斷為“磁簧式或電子式”、“兩線式或三線式”，負載為“電感式或電容式”，以便為機器設備和磁力開關選擇合適的負載，以避免燃燒。

[步驟1]確定磁性接近開關的類型和適用電壓

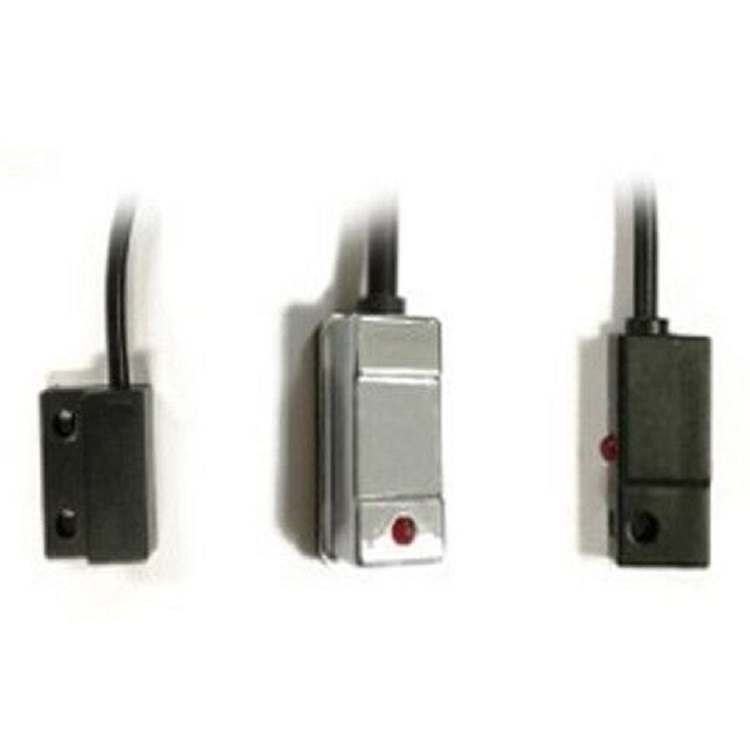

磁性接近開關分為兩條技術路線，分別為磁簧式磁開關和電子式磁開關；由于兩者的物理性質不同，在加載時應注意其適用的電壓范圍。

磁簧式磁開關：電壓范圍為5-240V（伏），常用于直流和交流，具有高壓特性。

電磁開關：電壓適用于5-30V直流，需要通過民用電源的負載使用到合適的電壓范圍即可使用，否則會造成開關燒毀。

（提示：選擇電磁開關負載時，須注意負載連接后的電壓計算。如果電路中的電壓大于磁開關的額定電壓，磁開關將被燒毀；降低溫度，設備可能無法正常工作。）

要求技術人員進行計算，以確保連接負載時，電路電壓保持在磁性開關使用的標準電壓范圍內。

[步驟2]確定磁性接近開關是雙線還是三線

首先，磁性接近開關分為兩線和三線兩類。顧名思義，雙線開關只有兩條線，正極和負極。這是磁開關系統的新申請表。它不需要額外的輸入電源，可以直接與設備的電路串聯。

三線制開關分為NPN/PNP兩種不同的系統，亞太和日本大多使用NPN，歐洲常用PNP，但它只是一種習慣，而兩線制電子則不同，多為一條信號輸出線（黑線）。

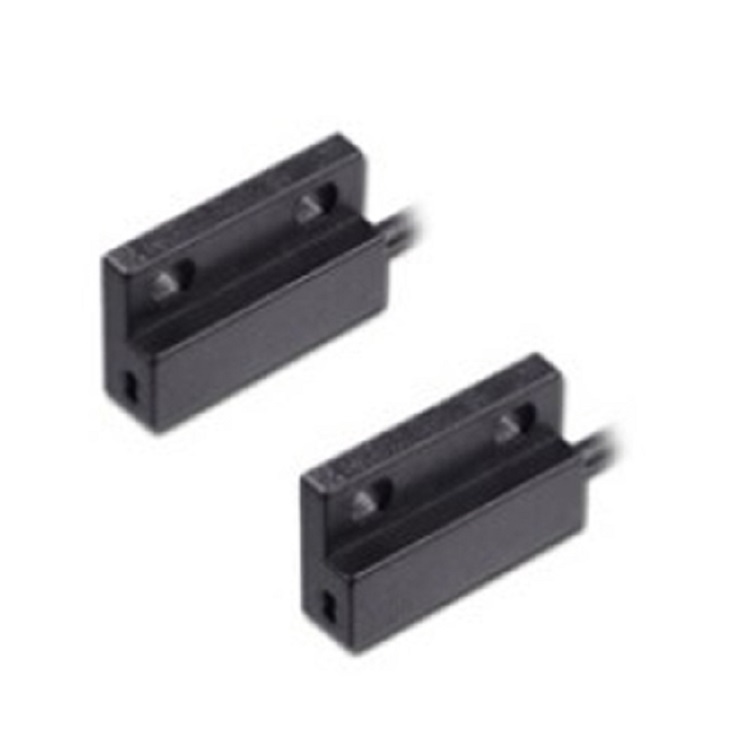

雙線磁性接近開關

當連接雙線磁性開關的負載時，只有計算的負載值與正電勢串聯。只有當設備與負載連接且使用直流電源時，才能使用開關。否則，開關可能會燒壞。
