激光測距位移傳感器的組成及測量方法介紹

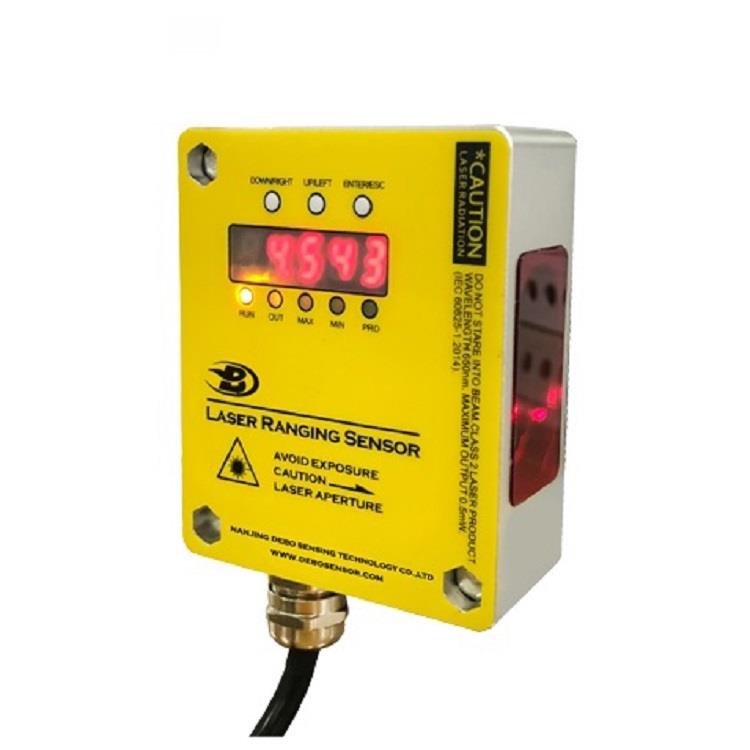

目前，激光測距位移傳感器技術是一種高速、高精度的性能檢測應用。先進的激光傳感器包括一個堅固的獨立外殼，激光發射器，線性成像儀和用戶可配置的輸出特性。無需外部控制器即可調節激光傳感器。操作員可以輕松地將激光傳感器放置在所有位置，包括無法接近的設備范圍或惡劣環境，并為其他應用進行所有需要的調整和配置。

線性成像儀是激光測距位移傳感器的主要組成部分之一。線性成像儀是由成百上千個像素排列成一行。先進的激光傳感器基于光學三角測量原理，與線性成像儀相結合。利用線性圖像測量被測物體在傳感器前的位置，終實現穩定的測量。激光發射器通過透鏡向被測物體發射可見激光。激光同時從物體表面漫射反射，然后傳感器上的接收透鏡聚焦反射光，在線性成像儀上產生光電效應。

被攝體和傳感器之間的距離決定了光通過接收透鏡的角度，這決定了接收到的光將擊中線性成像儀的位置。如果被測物體的距離接近規定的大范圍，則光線將射到離激光發射器近的成像裝置的末端；或者當被測物體接近規定的小范圍時，光線將落在離激光發射器遠的成像儀的另一端。線性成像儀上的燈光位置校準作業中的所有目標距離。接收到的光由模擬和數字電子器件進行處理，并由數字信號處理器進行分析。
