接近開關接線圖以及二線、三線、四線接近開關接線方法說明

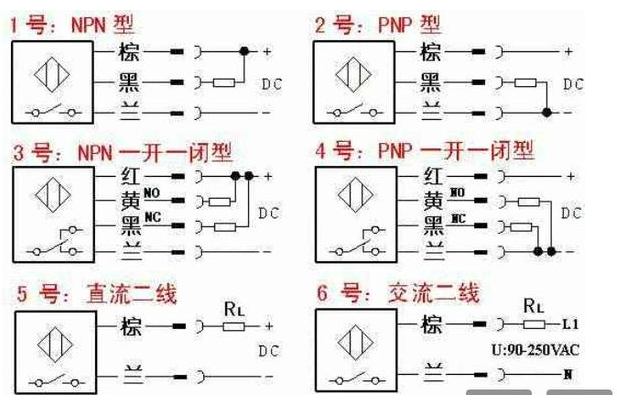

接近開關接線圖：

接近開關種類繁多，其具體接線方法該如何呢？

1. 兩線式接近開關的連接：接近開關與電源串聯負載即可。直流電源產品應連接到電源的正極（棕色）和電源的藍色（黑色）端（0V（負極）。不需要交流電源產品。

2. 三線或四線制負載接線如下：除了連接到接近開關信號端的負載外，對于NPN接近開關，負載的另一端應連接到電源的正極（+）端；對于PNP接近開關，LO的另一端AD應連接到電源的0V（負）端。
