一、細致引見

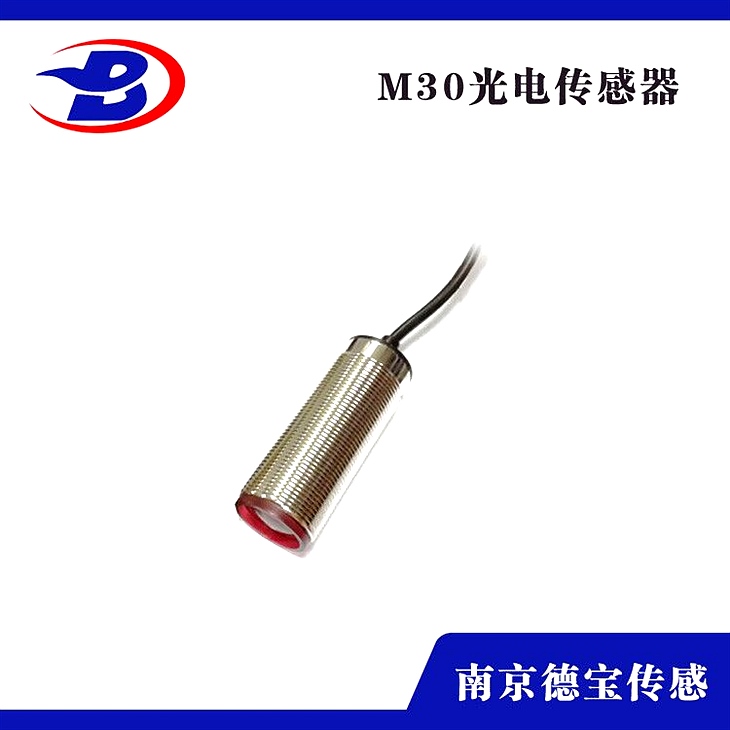

開閉分離PCBA-D800PA-D4YV1光電開關是種不銹鋼帶銜接的遠間隔光電開關，工作時由目的產生漫反射，發射器和接納器構成單個的部件，當有足夠的組合光返回接納器時，開關狀態發作變化，作用間隔的典型值不斷到800mm。特征：有效作用間隔是由目的的反射才能決議，由目的外表性質和和顏色決議；較小的裝配開支，當開關由單個元件組成時，通常是能夠到達粗***；采用背景抑止功用調理丈量間隔；對目的上的灰塵敏感和對目的變化了的反射性能敏感。

二、開閉分離PCBA-D800PA-D4YV1光電開關

1、工作電壓 ：10...30vdc

2、感應方式 ：漫反射式

3、檢測間隔 ：800mm

4、輸出方式 ：npn/pnp no/no+nc

5、探測物：不透明物體/半透明物體

6、響應時間：≤3ms

7、耗費電流：≤20ma

8、工作溫度：-10...55℃

9、維護：浪涌、短路和反極維護

10、工作溫度： -10...55℃

11、防護等級： ip67

開閉分離PCBA-D800PA-D4YV1光電開關

三、光電開關接線圖

常用的三線制光電開關輸出類型分NPN型和PNP型。

（1）接線前先經過產品包裝確認光電開關的工作電源，如下圖為直流12-24V供電。

光電開關接線實物圖_光電開關接線辦法

① 三線制輸出NPN 型光電開關的接線（以NPN 型輸出的E3Z-D61 為例）：請參考圖1 的接線原理圖及圖2 與負載G3NA 的實踐接線圖，受光器的褐色線接電源24V+，藍色線接電源0V，黑色輸出線接負載4 號腳輸入負，負載3 號腳接電源24V+。
