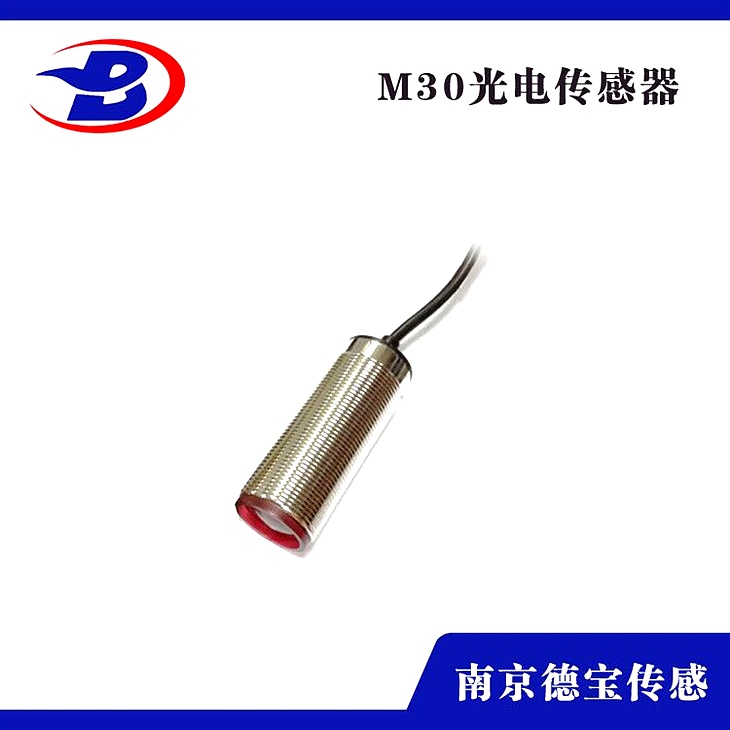

DOB-E3S/L-GS7N三線NPN常開光電開關

DOB-E3S/L-GS7N三線NPN常開光電開關

檢測方式分類：

按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關

對射型由發射器和接納器組成，構造上是兩者互相別離的，在光束被中綴的狀況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關能夠互相分開達50米。

特征：區分不透明的反光物體；you效間隔大，由于光束逾越感應間隔的時間僅一次；不易受干擾，能夠牢靠適宜的運用在野外或者有灰塵的環境中；安裝的耗費高，兩個單元都bixu敷設電纜。

漫反射型是當開關發射光束時，目的產生漫反射，發射器和接納器構成單個的規范部件，當有足夠的組合光返回接納器時，開關狀態發作變化，作用間隔的典型值普通到3米。特征：有效作用間隔是由目的的反射才能決議，由目的外表性質和和顏色決議；較小的裝配開支，當開關由單個元件組成時，通常是能夠到達粗定位；采用背景抑止功用調理丈量間隔；對目的上的灰塵和對目的變化了的反射性能。

鏡面反射由發射器和接納器構成的狀況是一種規范配置，從發射器發出的光束在對面的反射鏡被反射，即返回接納器，當光束被中綴時會產生一個開關信號的變化。光的經過時間是兩倍的信號持續時間，有效作用間隔從0.1米至20米。特征：區分不透明的物體；借助反射鏡部件，構成高的有效間隔范圍；不易受干擾，能夠牢靠適宜的運用在野外或者有灰塵的環境中.

槽式光電開關通常是U字型構造，其發射器和接納器分別位于U型槽的兩邊，并構成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比擬牢靠的合適檢測高速變化，分辨透明與半透明物體。

光纖式光電開關采用塑料或玻璃光纖傳感器來引導光線，以完成被檢測物體不在相近區域的檢測。通常光纖傳感器分為對射式和漫反射式。

技術參數：

輸出類型有：

1：三線NPN常開或常閉

2：三線PNP常開或常閉

3：四線NPN或PNP（常開+常閉）

4：DC二線常開或常閉

5：AC二線常開或常閉

6：工作電壓：10－30V DC （90~250V AC ）

7：輸出電流：200mA (交流 300mA)

8、感應方式：紅外感應

9、響應時間：對射型＜5ms/漫反射型＜3ms

10、規范檢測體：白色A4紙；

11、工作環境溫度：-25℃－80℃

產品特性：

對射型、漫反射型、回歸反射型光電開關都有避免互相干擾功用，裝置便當；

響應速度快紅外調制型光電檢測，、響應速度快、抗沖擊、耐振動、光擾小、超短命命；

對射型、回歸反射型及漫反射型等類型近百種規格產品可選。

檢測間隔可選，從3mm-100m,光電開關以適用不同運用請求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。

開關量輸出品種豐厚，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP任選。

銜接方式有電纜型及航空插座型，分為2線、3線、4線電纜及航空插座型。

寬范圍工作電壓，便當系統設計，直流型為DC10-30V，交流型為AC 20-250V。

可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，依據光量的反射與接納停止檢測。

可辨認物體顏色：依據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而辨認顏色。

可應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用處。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管能夠看作是由兩個二極管組成。而又曉得接近開關電源正極，它就相當于三極管的基極，因而以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假如分別丈量電阻很小，在交流表筆丈量，假如分別丈量電阻很大，那么能夠此接近開關是NPN型，反之是PNP型接近開關。
