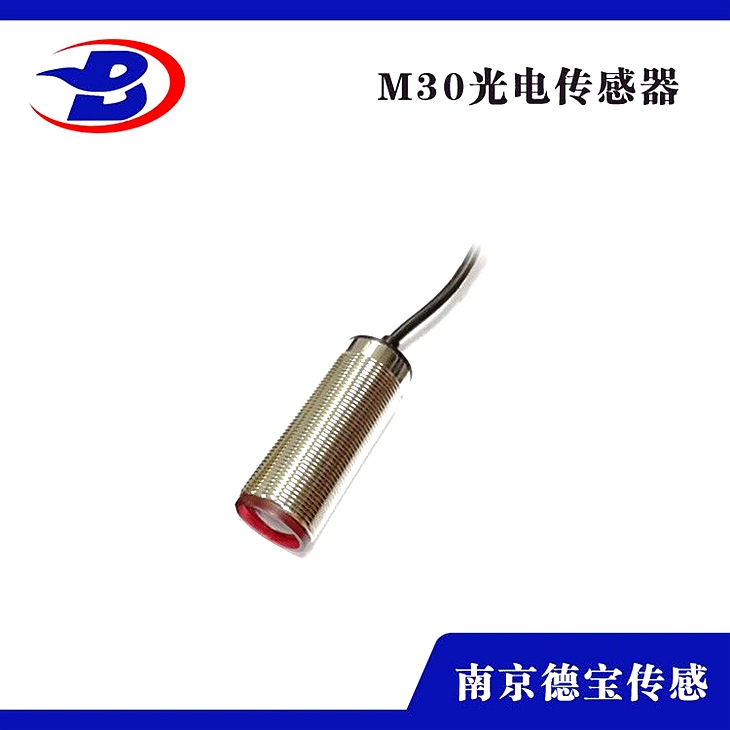

DOB-E3F/L-DS10NC漫反射光電開關NPN PNP24VDC四線常開加常閉觸點

DOB-E3F/L-DS10NC漫反射光電開關NPN PNP24VDC四線常開加常閉觸點

簡介：

光電開關是光電接近開關的簡稱，它是應用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。物體不限于金屬，一切能反射光線（或者對光線有遮擋作用）的物體均能夠被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，接納器再依據接納到的光線的強弱或有無對目的物體停止探測。

特性：

光電開關是傳感器的一種，它把發射端和接納端之間光的強弱變化轉化為電流的變化以到達探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電絕緣），所以它能夠在許多場所遭到應用。采用集成電路技術和SMT外表裝置工藝而制造的***光電開關器件，具有延時、展寬、外同步、抗互相干擾、牢靠性高、工作區域穩定和自診斷等智能化功用。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所運用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地疾速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。具有體積小、功用多、壽命長、精度高、響應速度快、檢測間隔遠以及抗光、電、磁干擾才能強的優點。

應用：

光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞辨認、信號延時、自動門傳感、色標檢出、沖床和剪切機以及an全防護等諸多范疇。此外，應用紅外線的蔭蔽性，還可在銀行、倉庫、商店、辦公室以及其它需求的場所作為防盜戒備之用。

工作原理：

反射式光電開關的工作原理，由振蕩回路產生的調制脈沖經反射電路后，然后用數字積分光電開關或RC積分方式掃除干擾，經延時（或不延時）觸發驅動器輸出光電開關控制信號。

應用光學元件，在傳播媒介中間使光束發作變化；應用光束來反射物體；使光束發射經過長間隔后霎時返回。光電開關是由發射器、接納器和檢測電路三局部組成。發射器對準目的發射光束，發射的光束普通來源于發光二極管（LED）和激光二極管。光束不連續地發射，或者改動脈沖寬度。受脈沖調制的光束輻射強度在發射中經過屢次選擇，朝著目的不間接地運轉。接納器有光電二極管或光電三極管組成。在接納器的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出you效信號和應用該信號。

構造分類:

光電開關按構造可分為放大器別離型、放大器內藏型和電源內藏型三類。

放大器別離型是將放大器與傳感器別離，并采用集成電路和混合裝置工藝制成，由于傳感用具有超小型和多種類的特性，而放大器的功用較多。因而，該類型采用端子臺銜接方式，并可交、直流電源通用。具有接通和斷開延時功用，可設置亮、音動切換開關，能控制6種輸出狀態，兼有接點和電平兩種輸出方式。

放大器內藏型是將放大器與傳感一體化，采用集成電路和外表裝置工藝制成，運用直流電源工作。其響應速度場面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改動電源極性可轉換亮、暗動，并可設置自診斷穩定工作區指示燈。兼有電壓和電流兩種輸出方式，能避免互相干擾，在系統裝置中非常便當。

電源內藏型是將放大器、傳感器與電源安裝一體化，采用集成電路和外表裝置工藝制成。它普通運用交流電源，適用于在現場取代接觸式行程開關，可直接用于強電控制電路。也可自行設置自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、常閉接點，可避免互相干擾，并可嚴密裝置在系統中。

檢測方式分類：

按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關
