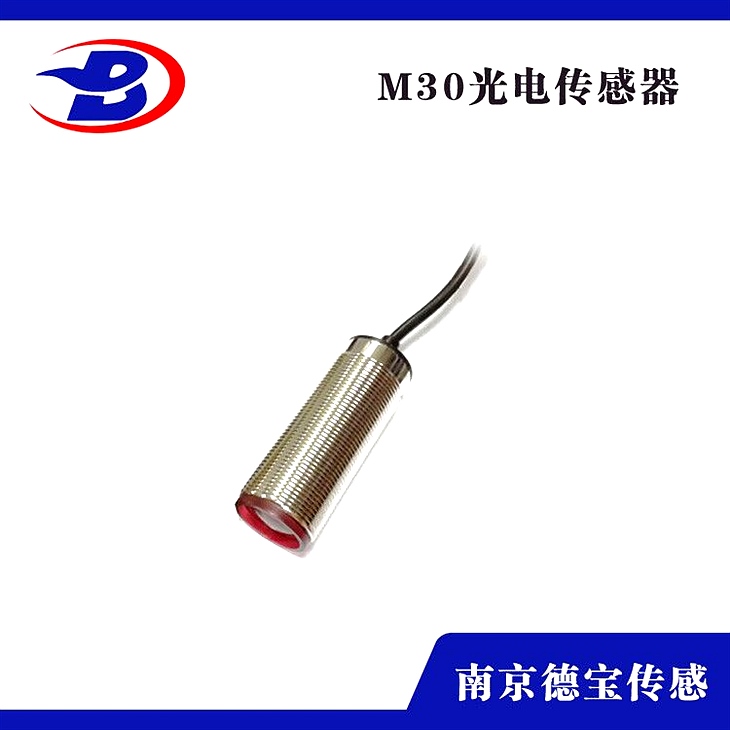

紅外感應光電開關使用方法DOB-CM30/L-3043ND

紅外感應光電開關運用辦法DOB-CM30/L-3043ND

技術參數：

輸出類型有：

1：三線NPN常開或常閉

2：三線PNP常開或常閉

3：四線NPN或PNP（常開+常閉.

4：DC二線常開或常閉

5：AC二線常開或常閉

紅外感應光電開關運用辦法DOB-CM30/L-3043ND

三線光電開關接線辦法

1、中間繼電器線圈電壓是dc12v，

2、由于光電開關是NPN所以輸出性是0v，那么中間繼電器A2端應接12v，

3、由于光電開關是常閉型，在做對以上兩點后，接通電源后，在光電開關前面沒有物體時，線圈動作，如有物體在檢測間隔內時，線圈失電。

特性

光電開關是傳感器的一種，它把發射端和接納端之間光的強弱變化轉化為電流的變化以到達探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電緣. ，所以它能夠在許多場所得到應用。采用集成電路技術和SMT外表裝置工藝而制造的光電開關器件，有延時、展寬、外同步、抗互相干擾、性、工作區域穩定和自診斷等智能化功用。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所運用的冷光源有紅外光、紅色光、綠色光和藍色光等，非接觸，無損傷地疾速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。有體積小、功用多、壽命長、度、響應速度、檢測間隔遠以及抗光、電、磁干擾才能強的點。

光電開關主要類型

1、對射型光電開關

由發射器和接納器組成，構造上是兩者互相別離的，在光束被中綴的狀況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關能夠互相分開達50米。

2、漫反射型光電開關

是當開關發射光束時，目的產生漫反射，發射器和接納器構成單個的規范部件，當有足夠的組合光返回接納器時，開關狀態發作變化，作用間隔的典型值不斷到3米。

3、鏡面反射型光電開關

由發射器和接納器構成的狀況是一種規范配置，從發射器發出的光束在對面的反射鏡被反射，即返回接納器，當光束被中綴時會產生一個開關信號的變化。光的經過時間是兩倍的信號持續時間，有效作用間隔從0.1米至20米。

4、槽式光電開關

槽式光電開關通常是規范的U字型構造，其發射器和接納器分別位于U型槽的兩邊，并構成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關產生了檢測到的開關量信號。槽式光電開關比擬牢靠的檢測速變化，分辨透明與半透明物體。
