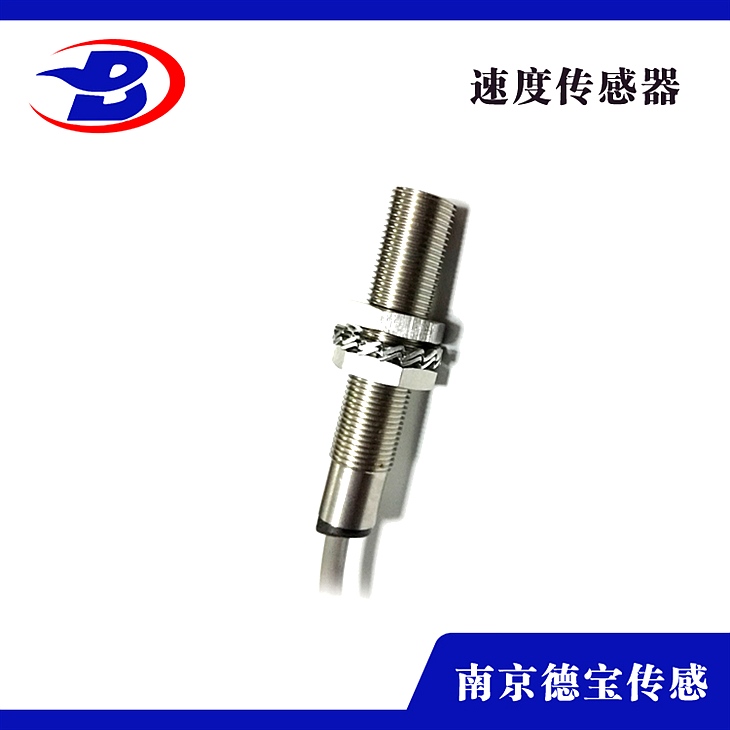

DOB-HAL-12/L-110測速傳感器10MM檢測距離M12系列

DOB-HAL-12/L-110測速傳感器10MM檢測間隔M12系列

一、簡介

霍爾旋轉探測儀是一種旋轉探測安裝，該產品對機械傳動安裝(皮帶機、提升機、斗提機、鏈式保送機、皮帶秤、螺旋保送機)常呈現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈(帶)零落、轉動軸斷裂等毛病均能有效及時處置，可起到保證、維護設備的作用。同時，該產品探頭體積小，可在狹小的空間內裝置運用，還適用于低速和高速旋轉環境的丈量與維護。

二、用處

應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類運用保送設備的行業，另外可用于小空間裝置和低、中、高速旋轉維護。

三、工作原理

霍爾旋轉探測儀采用霍爾技術，當有一定磁場強度的磁鐵靠近霍爾芯片時，霍爾芯片會產生一個感應電壓，經過探頭局部的電路將該電壓轉換成脈沖信號。

霍爾旋轉探測儀裝置在被傳動軸旁，被傳動軸裝有檢測片(參見圖1)，檢測片上鑲有磁鋼。旋轉探測儀通電后會有15s左右的啟動補償時間。

當電動機運轉時，經過傳動安裝差遣被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。在跳脫時間(跳脫延時周期)內旋轉探測儀接納到檢測片一個脈沖信號，此時旋轉探測儀為閉合狀態，經過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖三)，交流接觸器主觸頭閉合使電機轉動。當設備發作卡轉、堵轉、皮帶打滑、傳動帶零落毛病時，被傳動軸將慢轉或停轉。此時檢測片也隨之慢轉或停轉，霍爾旋轉探測儀在跳脫時間內接納不到一個脈沖信號。探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，牢靠的維護設備 (此產品接納檢測片轉動信號與電機大小無關)。

四、特性

可在高溫環境（125℃）下長期穩定工作；

構造簡單適用、性能穩；

防塵、防震、防潮；

體積小、重量輕、壽命長；

適用于低速、中速和高速旋轉物體的丈量與維護；

輸出信號既可與現場設備聯鎖運用，也可送達微機控制系統；

裝置便當，免維護；

特別適用于環境惡劣的工業現場。
