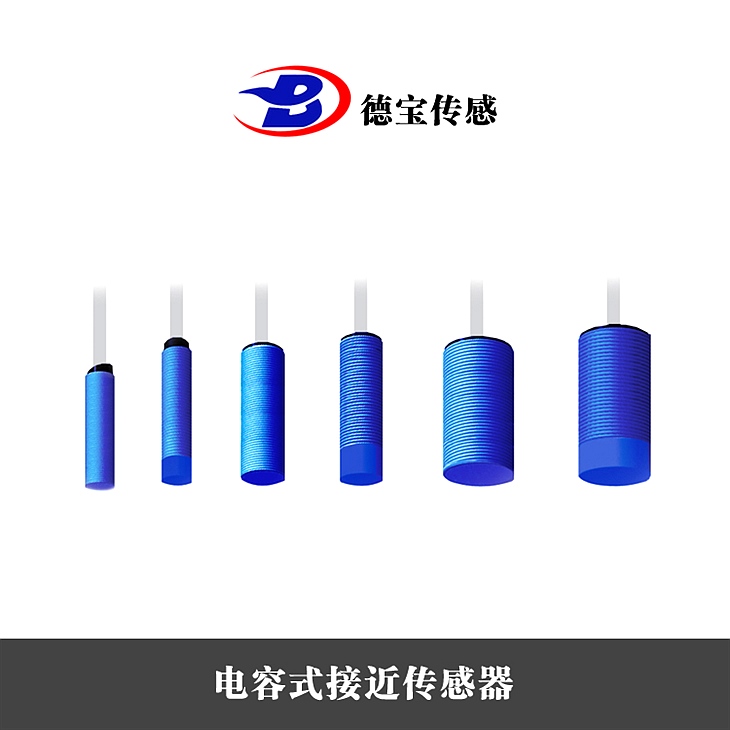

DOB-FKC1810/L-P電容式接近開關220V

DOB-FKC1810/L-P電容式接近開關220V

開關功用:

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的外表a和b銜接到一個頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它進入了電外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個板，而另一個板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大。

工作原理：

當電源接通時，RC振蕩器不震蕩，當一目的朝著電容器的電極靠近時，電容器的容量增加，振蕩器開端震蕩，經過后極電路的處置，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電極構成，很像“翻開的”電容器電極，這兩個電極構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。

主要用處：

接近開關在技術以及工業中都有的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在防盜方面，如材料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜安裝。在丈量技術中，如長度，位置的丈量；在控制技術中，如位移、速度、加速度的丈量和控制，也都運用著大量的接近開關。

接線：

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
