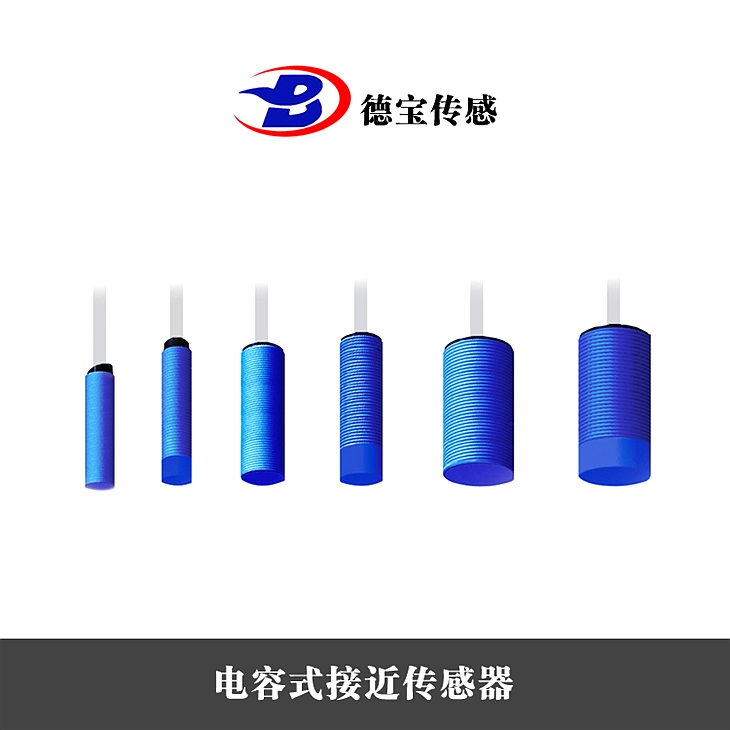

M18電容式接近開關DOB-EM18/L-08BPO-KW

M18電容式接近開關DOB-EM18/L-08BPO-KW

開關功用：

電容式傳感器的感應面同兩個同心布置的金屬電極組成，這兩個電極相當于一個非線繞電容器的電極。電極的表面a和b銜接到一個高頻振蕩器的反響支路中，對該振蕩器的調理要使得它在表面自由時不發作振蕩。

當物體接近傳感器的有效表面時，它就進入了電極表面前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都可以檢測，包括導體、半導體、絕緣體，以致可以用于檢測液體和粉末狀物料。關于非金屬物體，動作距離決議于材質的介電常數，材料的介電常數越大，可獲得的動作距離越大。

結構：

電容式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并抵達感應距離時，在金屬目的內產生渦流，從而招致振蕩衰減，致使停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而抵達非接觸式之檢測目的。

接線說明：

三根線的接線接法：

粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接負載（信號輸出）。

二根線的接線方法（DC或AC)：

棕色線銜接負載的負極，負載的正極線再銜接電源的正極，藍色的直接銜接電源的負極。

接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正極藍色線---電源負極黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負極之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）
