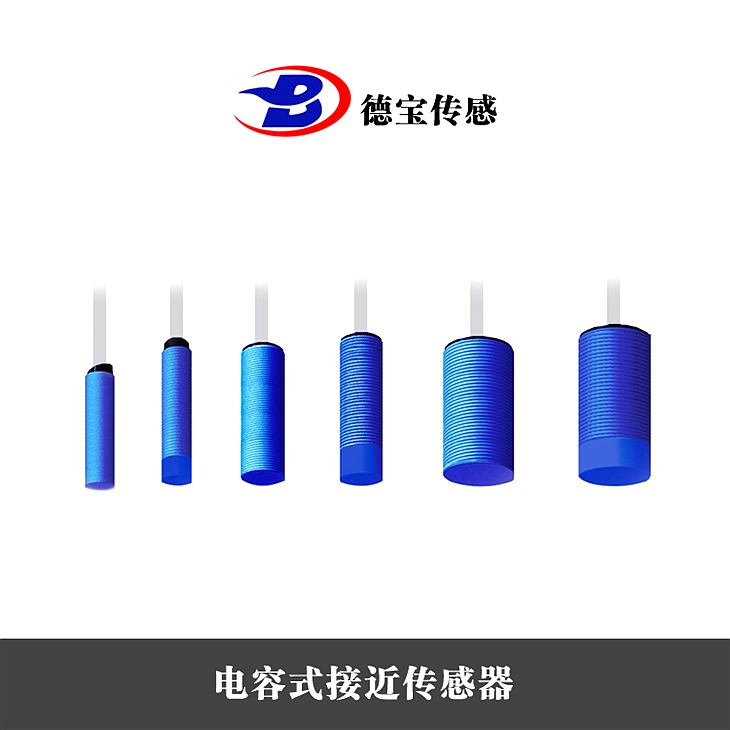

DOB-EH20-08BAO-ZW交流20-250V電容式接近開關

DOB-EH20-08BAO-ZW交流20-250V電容式接近開關

簡介：

接近開關是一種無需與運動部件中止機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需求機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳理性能，且動作可靠，頻率響應快，應用壽命長，抗干擾才干強等、并具有防水、防震等特性。產品有電感式、電容式、霍爾式、交、直流型。

開關功用：

電容式傳感器的感應面同兩個同心布置的金屬電極組成，這兩個電極相當于一個非線繞電容器的電極。電極的表面a和b銜接到一個高頻振蕩器的反響支路中，對該振蕩器的調理要使得它在表面自由時不發作振蕩。

當物體接近傳感器的有效表面時，它就進入了電極表面前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都可以檢測，包括導體、半導體、絕緣體，致使可以用于檢測液體和粉末狀物料。關于非金屬物體，動作距離決議于材質的介電常數，材料的介電常數越大，可獲得的動作距離越大。

結構：

電容式接近開關由三大部分組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并抵達感應距離時，在金屬目的內產生渦流，從而招致振蕩衰減，致使停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而抵達非接觸式之檢測目的。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

接近開關三線制接線，由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假定是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假定是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

工作原理：

原理就是當電源接通時，RC振蕩器不震蕩，當一目的朝著電容器的電極靠近時，電容器的容量增加，振蕩器開端震蕩，經過后極電路的處置，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電極構成，很像“翻開的”電容器電極，這兩個電極構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。
