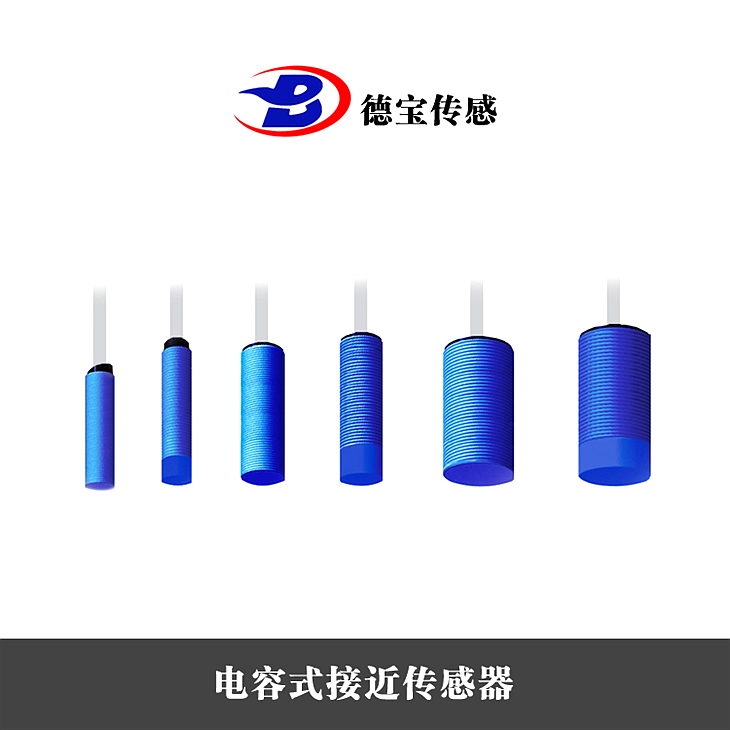

DOB-DW-AD/L-614-M18-120電容式接近開關直徑M18

DOB-DW-AD/L-614-M18-120電容式接近開關直徑M18

構造：

電容式接近開關由三大局部組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。

開關功用:

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的外表a和b銜接到一個頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它進入了電外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個板，而另一個板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大。

接線：

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。
