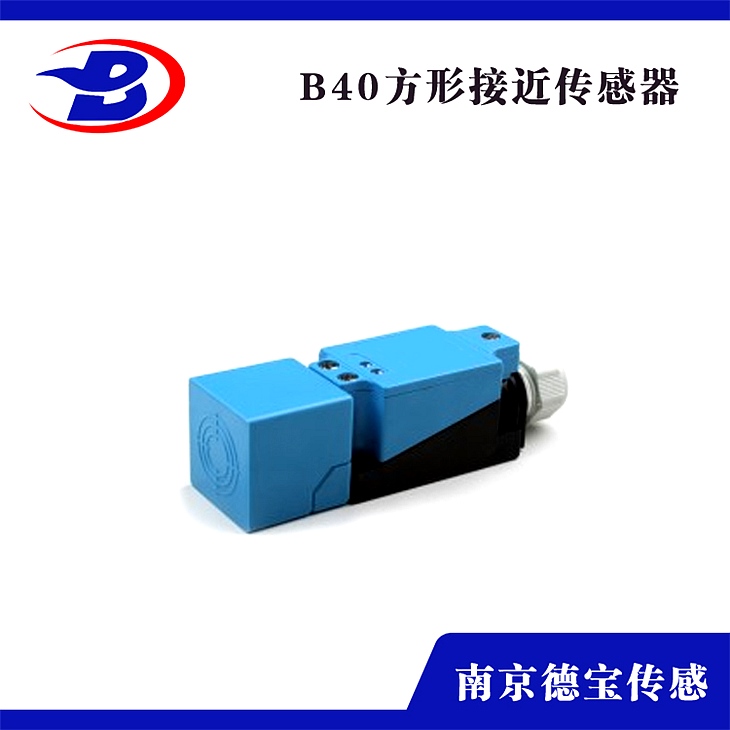

NCB40-FP-A2-T-P1三線制常開接近開關

NCB40-FP-A2-T-P1三線制常開接近開關

產品說明：

接近開關是指能在溫下工作的一種接近開關。利用位移傳感器對接近物體的mingan特性達到控制開關通或斷的目的的開關叫接近開關。

其原理是接近開關感應面后面的振動線圈產生一交變電磁場，任何導電的材質進入到該磁場都將從振蕩電路中吸收nengliang而產生渦流，然后振蕩器的衰減在輸出放大器中被轉換成一開關信號。基于該功能原理，的金屬都能被探測，不管是不是在移動。溫感應開關由于頻磁場不受溫度和被探測物體內部的磁性影響，所以不受傳感器的操作環境因素的影響。

NCB40-FP-A2-T-P1三線制常開接近開關

性能特征:

1、扭矩范圍為了避免安裝時損壞接近開關，不要超過給定的擰緊扭矩。不銹鋼螺紋m5=2nm m8=10nm m12=20nm m18=55nm m30=200nm

2、感應區/感應面感應區是在感應面前面的區域，在感應區中，接近開關對靠近的金屬部件起反應，即改變輸出狀態。

3、額定感應范圍（sn）：在金屬部件靠近接近開關感應面時，產生開關量輸出狀態變化的這段距離即為額定感應范圍。

4、重復性：在條件下兩個測量的重復度。測量值中的差異應小于10]。

5、輸出功能：閉合觸點（no）：物體在感應區內-開關輸出斷開觸點（nc）：物體在感應區內-開關抑制

6、led顯示設備的環境溫度達+130°c時會有一個led狀態.當led燈不再亮時，說明溫度已經達到*。通過這個過程，可以保護設備不受損壞。

7、啟動延時時間：接近開關接通電源的瞬間到其準備完畢且輸出正常信號的時間間隔（在ms毫秒范圍內）。

8、修正因數：如果使用不同于鋼（1.0037）的材質，修正因數規定了檢測距離的變化。該修正因數取決于被探測物材質的類型，特性（內部結構），尺寸和和幾何形狀。

9、典型修正因數:st:1 v2a:約.0.6 ms:約.0.3 ms:約.0.2銅:約.0.15全鋼傳感器修正因數:v2a:0.5 ms:約.0.1鋁,為了建立不同于st37材料的近似感應范圍，bixu將st37的感應范圍乘以相應的修正因數。

10、反性保護：如果連接端子接反了，一個內置的保護可防止接近開關被損壞。

11、短路保護：倘若電流過載，有一個內置保護可防止接近開關被損壞。

12、開關點漂移：開關點由于環境的變化而改變。

使用說明：

1、嚴禁在接通電源的狀態下接線，嚴格按接線圖上的標色接線。

2、開關感應面與被測體之間的距離應該取額定動作距離的80]以內，以開關可靠工作。3、接近開關一般不宜串、并聯使用，如有需要，建議用中間繼電器串、并聯來驅動負載。

4、直流型開關bixu使用直流穩壓電源供電，電壓紋波小于10]（vpp）。

5、二進制開關（不論直流還是交流）bixu先經負載再接電源，否則將損壞開關。

6、溫接近開關的工作電壓不允許超過其規范值。

選型檢測：

1、選型

對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近開關，以使其在系統中有的性能jiage比，為此在選型中應遵循以下原則：

1.1.當檢測體為金屬材料時，應選用頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測靈敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度。

1.2.當檢測體為非金屬材料時，如;木材、紙張、塑料、玻璃和水等，應選用電容型接近開關。

1.3.金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近開關或chaoshengbo型接近開關。

1.4.對于檢測體為金屬時，若檢測靈敏度要求不時，可選用jiege廉的磁性接近開關或霍爾式接近開關。

2、檢測

2.1.動作距離測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的大動作距離，測得的數據應在產品的參數范圍內。

2.2.釋放距離的測定;當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的大距離。

2.3.回差H的測定;大動作距離和釋放距離之差的jue對值。

2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的之80左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速裝置，開關輸出信號經zhengxing，接數字頻率計。此時啟動電機，逐步提轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。

2.5.重復度測定;將動作片固定在量上，由開關動作距離的這120以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量上的讀數，然后退出動作區，使開關斷開。如此重復10次，后計算10次測量值的大值和小值與10次平均值之差，差值大者為重復度誤差.
