感應行程DOB-CKD/L-RO磁性開關使用溫度范圍-10~70℃

感應行程DOB-CKD/L-RO磁性開關運用溫度范圍-10~70℃

一、細致引見

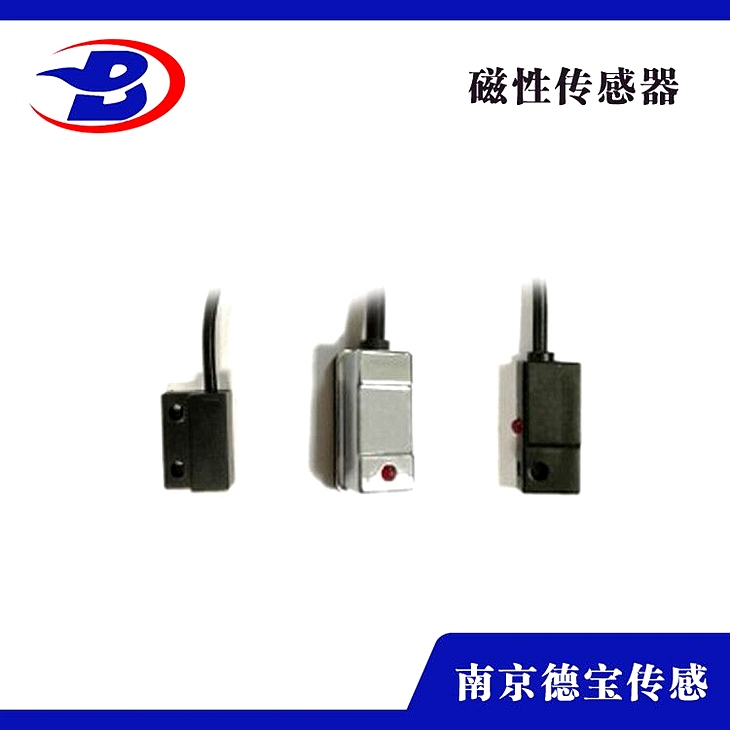

磁性開關CKD-RO感應行程是用于檢查氣缸活塞行程位置的控制開關，具有無觸點、無磨損、無火花、低功耗、壽命長、靈活度高、工作頻***的特性，它能在各種惡劣環境下牢靠穩定地工作。是以永磁體或導磁體作為觸發媒介的無觸點電子開關，經過霍爾效應元件承受磁力線的信號，經放大、整形后控制輸出狀態的通斷。

運用電壓范圍：5~240V AC/DC：5~240V AC/DC：5~240V AC/DC

大開關電流：100mA

大觸點熔點：8W、5W、8W

內部耗費電流：無

殘留壓降：2.5V大值100mA

走漏電流：無

指示燈：LED（紅）

電纜線：4.0∮2C，3.2∮2C

感應靈活度：60 Gs

大開關切換頻率：200Hz

運用溫度范圍：-10~70℃

耐沖擊：30G

耐震動：9G

維護等：IP67

二、產品特性：

1.具有良好的防水,防油，抗干擾性能。

2.全系列產品按。

3.多種外殼,適用于各種惡劣環境。

4.更高的接插件強度。更容易辨認的LED顯現燈。

5.具有多種出線方式導線引出式。

三、磁性開關運用留意事項

1）從平安思索，兩磁性開關的間距應比大磁滯間隔大3mm。

2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。

3）兩個以上氣缸磁性開關平行運用時，為避免磁性體挪動的互相干擾，影響檢測精度，兩缸筒間間隔普通應大于40mm。

4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的速度vmax。大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc

例如，磁性開關銜接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關能夠運用。若活塞運動速度大于500mm/s，又沒有適宜的通用型磁性開關可選，則只能選用帶延時功用的磁性開關。

5）裝置開關時擰緊螺釘的力矩要恰當。力矩過大會損壞開關，力矩太小有可能使開關佳裝置位置呈現偏移。

6）要定期檢查磁性開關的裝置位置能否呈現偏移。在設定位置活塞中止時對雙色型開關，綠燈亮為正確，紅燈亮則呈現偏移了。
