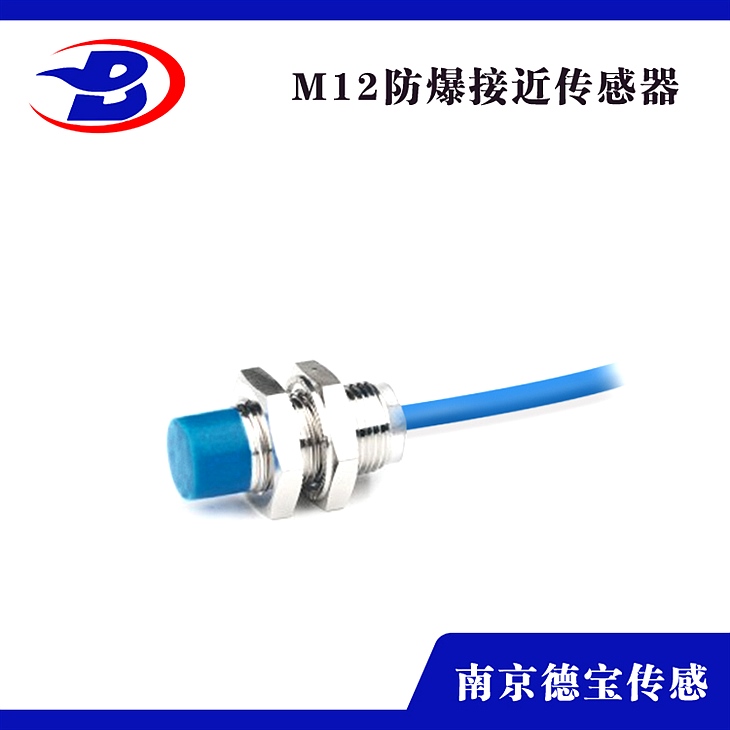

DOB-YG1B2418/L-2D05-30礦用本安型接近開關

DOB-YG1B2418/L-2D05-30礦用本安型接近開關

根本原理

經過外部磁場影響，檢測在導體外表產生的渦電流惹起的磁性損耗。在檢測線圈內使其產生交流磁場，并檢測體的金屬體產生的渦電流惹起的阻抗變化停止檢測的方式。此外，作為另外一種方式，還包括檢測頻率相位成分的鋁檢測傳感器，和經過工作線圈僅檢測阻抗變化成分的全金屬傳感器。

礦用防爆磁性開關防爆磁性接近開關是用于運動物體位置檢測，當運動物體上的磁鋼經過時，接近開關輸出觸點閉合，分開時觸點斷開，被的應用于煤礦、化工、石油等有性風險的場所，是現場自動化控制系統中的傳感器。防爆磁性接近開關用于各種卷揚機停車位置控制，也稱為位置開關，本開關磁力到位，減速，加速等信號；有效提電控的自動化和定位精度。穩定，感應間隔較遠，并且能夠依據用戶需求停止調理。

產品特性

1、放大電路一體式設計,

2、可在150℃的惡劣環境中應用,

3、運用壽命長、牢靠性,

4、浪涌,過載,逆性維護功用,

5、可在水中應用

6、裝置方式:埋入式,非埋入式,

7、檢測間隔:2m,4mm,

8、輸出方式:NPN/PNPNO/NC,

9、電源電壓:10-30VDC,

10、外形規格:M30*1*51mm,

11、環境溫度:-25…150℃

12、外殼資料:鎳銅合金

13、銜接方式:2m硅膠電纜

DOB-YG1B2418/L-2D05-30礦用本安型接近開關

構造方式

1、按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿）型和別離型。

2、圓柱型比如型裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體。

3、可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。

接線圖

1、接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3、三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4、接近開關的負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6、兩線制接近開關受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書體接線。
