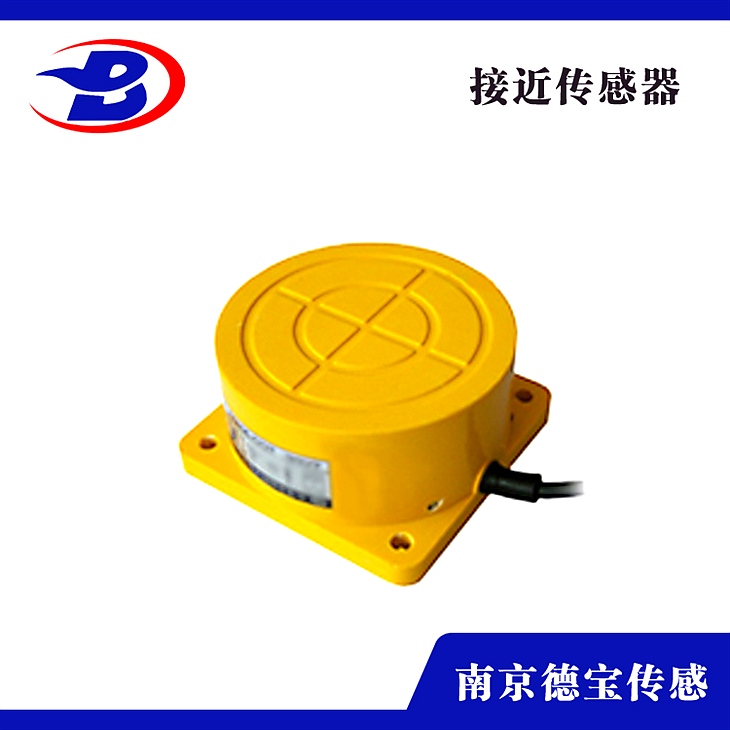

DOB-NT50/L-DB50-KEWYH09圓餅式金屬感應接近開關

DOB-NT50/L-DB50-KEWYH09圓餅式金屬感應接近開關

產品闡明：

接近開關是一種不需求運動部件，就能夠由于機械的直接接觸而操作的位置開關，當相關的物體在接近開關的時分，能夠感應到動作間隔，從而驅動直流電器或者給計算機安裝提供一個控制指令，是十分理想的電子開關量傳感器。接近開關應用到十分多的行業，特別是在工業上，運用的愈加的普遍，它被分為無源式、光電式、電容式等幾大類，可以精確的反響出機器運動機構的位置和行程。

這種開關有時也叫電感式接近開關。它是應用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發作變化，由此辨認出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必需是導電體。

原理：由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時就會在金屬物體內產生渦流，從而招致振蕩中止，這種變化被后極放大處置后轉換成晶體管開關信號輸出。

特性：A、抗干擾性能好，開關頻***，大于200HZ. B、只能感應金屬應用在各種機械設備上作位置檢測、計數信號拾取等。

主要功用：

1、檢驗間隔

2、尺寸控制

3、轉速與速度控制

4、計數及控制

5、檢測異常

6、計量控制

7、辨認對象

8、信息傳送

產品特性：

潤滑或螺紋式不銹鋼圓柱形外殼

反極性維護和短路維護

LED狀態指示

M8,M12接插件銜接或端子接線方式

PVC，PUR或硅電纜出線方式

2線，3線，4線直流，交流，NAMUR輸出方式以及AS-I總線方式輸出

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管能夠看作是由兩個二極管組成。而又曉得接近開關電源正極，它就相當于三極管的基極，因而以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假如分別丈量電阻很小，在交流表筆丈量，假如分別丈量電阻很大，那么能夠此接近開關是NPN型，反之是PNP型接近開關。
