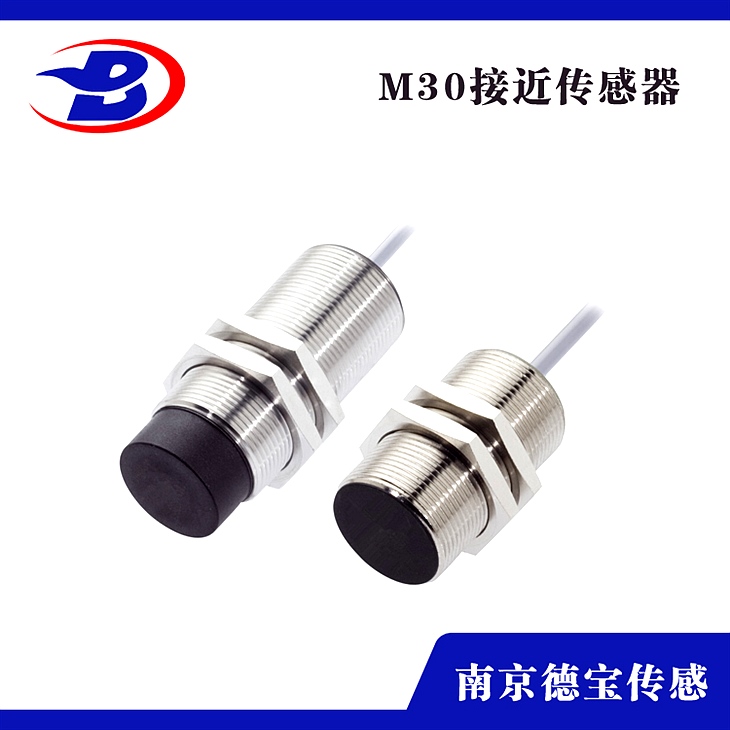

DOB-NIU-EN30/L-AP6X機械擋板接近開關

DOB-NIU-EN30/L-AP6X機械擋板接近開關

產品闡明：

接近開關是一種不需求運動部件，就能夠由于機械的直接接觸而操作的位置開關，當相關的物體在接近開關的時分，能夠感應到動作間隔，從而驅動直流電器或者給計算機安裝提供一個控制指令，是十分理想的電子開關量傳感器。接近開關應用到十分多的行業，特別是在工業上，運用的愈加的普遍，它被分為無源式、光電式、電容式等幾大類，可以精確的反響出機器運動機構的位置和行程。

技術參數：

10-30VDC、90-250VAC電壓

設定間隔：15mm工作環境：-20℃～+60℃

檢測間隔：15mm±10%選用

接線：

1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制的接線比擬簡單，與負載串聯后接到電源即可。

3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型，應接到電源正端；關于PNP型，則應接到電源0V端。

4、負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型。千萬不要選錯了。

6、兩線制受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。

選型：

1.依據檢測物體選擇接近開關類型。假如檢測物體為金屬選電感式接近開關，假如檢測物體為非金屬如木材、塑料、紙、水等或較小較細的金屬則應選擇電容式接近開關。

2.外形選擇，這能夠依據接近開關裝置的位置決議，通常有圓柱形接近開關、方型接近開關、環形接近開關可選。假如選擇圓柱形則應思索好需求直徑多大的，如選擇方型的也須選擇檢測面直徑。

3.感應間隔選擇，普通來說接近開關檢測間隔都比擬短，常見的有1-50mm。檢測間隔越長其檢測面也越大，價錢也會越高。

4.感應面的位置，通常有前端感應、上端感應、內孔感應可選;

5.線長選擇，規范配置銜接電纜長度為2米。如需求***的銜接線則應在訂貨前向廠家闡明，卻莫定好接近開關后自行加接延長線，這會容易招致接近開關輸出信號不穩。

6.輸收工作電壓選擇，通常有直流型DC24V或交流AC250V可選;

7.輸出方式選擇，通常有NPN-常開、NPN-常閉、PNP-常開、PNP-常閉、2線常開，2線常閉，直流3線式、直流4線式可選;

8.銜接方式方式選擇，有出線式、接插件式、豬尾式可選

主要功用：

1、檢驗間隔

2、尺寸控制

3、轉速與速度控制

4、計數及控制

5、檢測異常

6、計量控制

7、辨認對象

8、信息傳送
