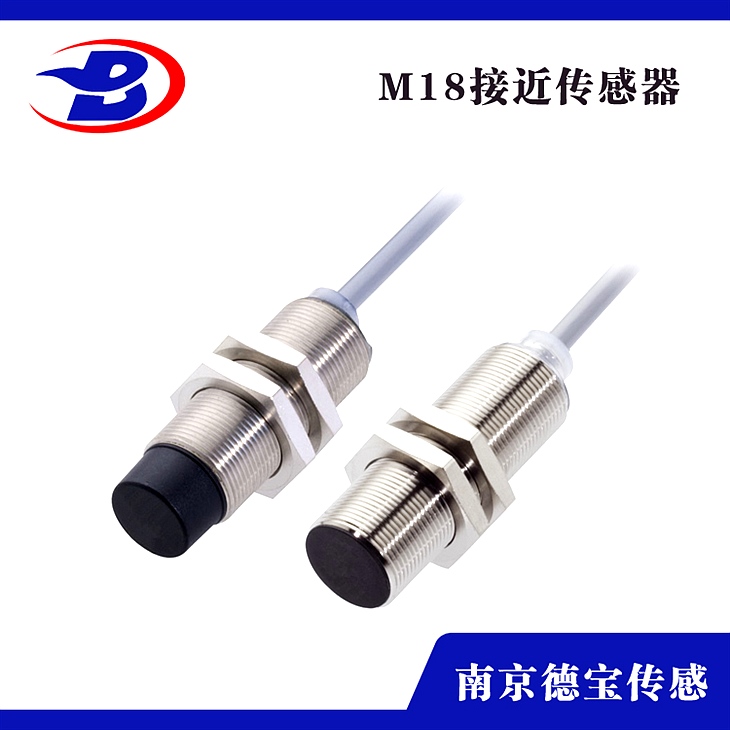

DOB-NI8/L-M18-AD4X兩線制接近開關M18

DOB-NI8/L-M18-AD4X兩線制接近開關M18

接線：

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。

主要功用：

1、檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。

7、辨認對象

依據載體上的碼辨認是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。

按工作原理能夠分為以下幾品種型：

1、電容式接近傳感器的工作原理，電容式接近傳感器是由一個高頻振蕩器和放大器組成的傳感器檢測外表和地球組成的一個電容器，在振蕩電路中，在振蕩狀態。當目的接近傳感器時，電路的電容發作了變化，使高頻振蕩器振蕩。振蕩和中止振動的兩種狀態被放大器轉換成二進制開關信號。

2、電感式接近傳感器的工作原理是由LC高頻振蕩器和放大處置電路，當金屬物體接近振蕩會產生渦傳播感器，接近傳感器的振蕩衰減，內部電路的參數發作變化，從而肯定存在或沒有金屬物體接近，進而控制開關。

3、高頻振蕩式接近傳感器的工作原理：電感式接近傳感器是由高頻振蕩、放大、解調、觸發和輸出電路等組成。振蕩器在傳感器外表上產生交變電磁場。當金屬物體接近傳感器外表時，金屬中產生的渦流吸收了振蕩器的能量，并降低了振蕩中止振動。振蕩器振蕩和這兩種狀態，經過整形放大器轉換成電信號轉換成一個二進制開關信號，經過功率放大器的輸出。

4、金屬型傳感器的工作原理：一切金屬傳感器根本上都是高頻振蕩型。與普通型一樣，它也有一個振蕩電路，在目的惹起的感應電流的活動所形成的能量損失的振蕩頻率的影響。當目的接近傳感器時，無論目的金屬種，振蕩頻率都會進步。傳感器檢測這種變化并輸出一個檢測信號。

5、有色金屬傳感器的工作原理：有色金屬傳感器是一種高頻振蕩型。它有一個振蕩電路，目的惹起的感應電流的能量損失的振蕩頻率的變化的影響。當有色金屬物體如鋁或銅接近傳感器時，振蕩頻率增大;當一類黑色金屬物體接近傳感器時，振蕩頻率降低。假如振蕩頻***于參考頻率，傳感器的輸出信號。

6、通用接近傳感器的工作原理：振蕩電道路圈L中產生的高頻磁場。當目的接近磁場時，由于電磁感應產生的目的物體中產生感應電流(渦流)。由于目的接近傳感器，進步了感應電流，增加了振蕩電路中的負載。然后，振蕩削弱，直到它中止。該傳感器應用振幅檢測電路檢測振蕩狀態的變化，并輸出檢測信號
