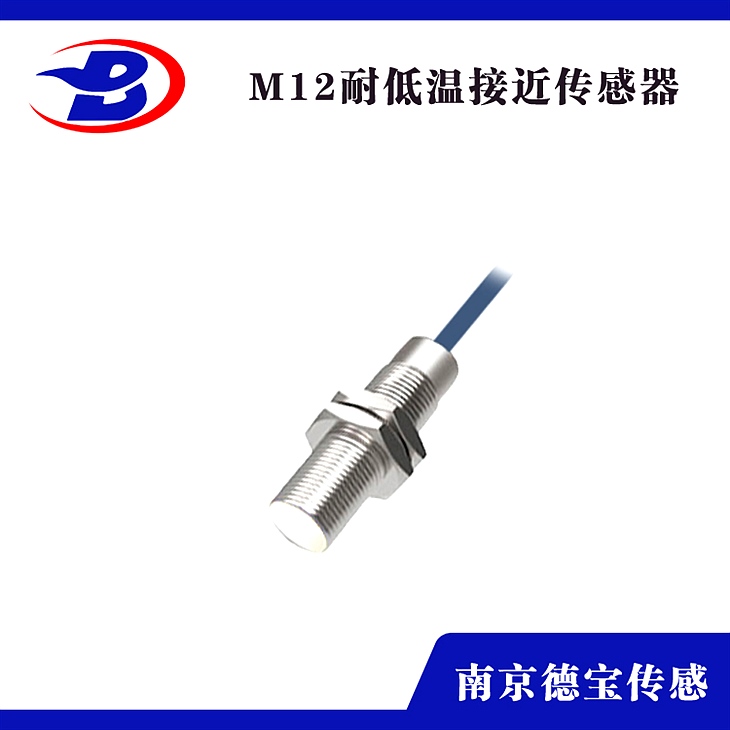

DOB-MR13/L-08X1P01/ES接近開關220V兩線制

DOB-MR13/L-08X1P01/ES接近開關220V兩線制

簡介:

在各類開關中，有一種對接近它物件有“感知”才能的元件——位移傳感器。應用位移傳感器對接近物體的敏感特性到達控制開關通或斷的目的，這就是接近開關。

當有物體移向接近開關，并接近到一定間隔時，位移傳感器才有“感知”，開關才會動作。通常把這個間隔叫“檢出間隔”。但不同的接近開關檢出間隔也不同。

有時被檢檢驗物體是按一定的時間距離，一個接一個地移向接近開關，又一個一個地分開，這樣不時地反復。不同的接近開關，對檢測對象的響應才能是不同的。這種響應特性被稱為“響應頻率”。

產品特性：

潤滑或螺紋式不銹鋼圓柱形外殼

反極性維護和短路維護

LED狀態指示

M8,M12接插件銜接或端子接線方式

PVC，PUR或硅電纜出線方式

2線，3線，4線直流，交流，NAMUR輸出方式以及AS-I總線方式輸出

常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

接線闡明：

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
