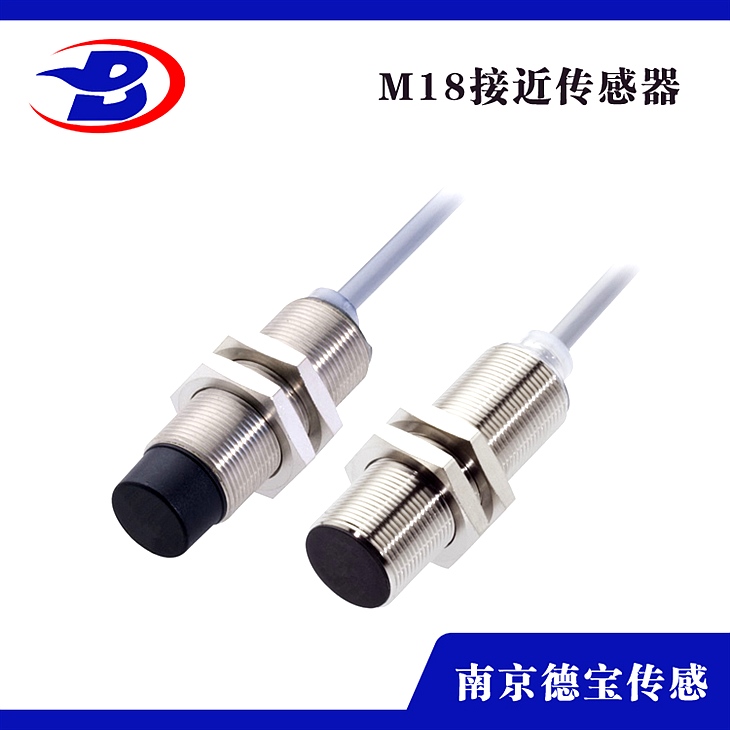

M18接近開關DOB-IN16/L-M18-1DZQ/2M

M18接近開關DOB-IN16/L-M18-1DZQ/2M

一、產品引見

接近開關是一種無需與運動部件停止機械直接接觸而能夠操作的位置開關，當物體接近開關的感應面到動作間隔時，不需求機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)安裝提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳理性能，且動作牢靠，頻率響應快，應用壽命長，抗干擾才能強等、并具有防水、防震等特性。產品有電感式、電容式、霍爾式、交、直流型。

二、性能特性

在各類開關中，有一種對接近它物件有“感知”才能的元件——位移傳感器。應用位移傳感器對接近物體的敏感特性到達控制開關通或斷的目的，這就是接近開關。

當有物體移向接近開關，并接近到一定間隔時，位移傳感器才有“感知”，開關才會動作。通常把這個間隔叫“檢出間隔”。但不同的接近開關檢出間隔也不同。

有時被檢檢驗物體是按一定的時間距離，一個接一個地移向接近開關，又一個一個地分開，這樣不時地反復。不同的接近開關，對檢測對象的響應才能是不同的。這種響應特性被稱為“響應頻率”。

三、主要功用

1、檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。

7、辨認對象

依據載體上的碼辨認是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等

四、接線

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾，工作更為牢靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
