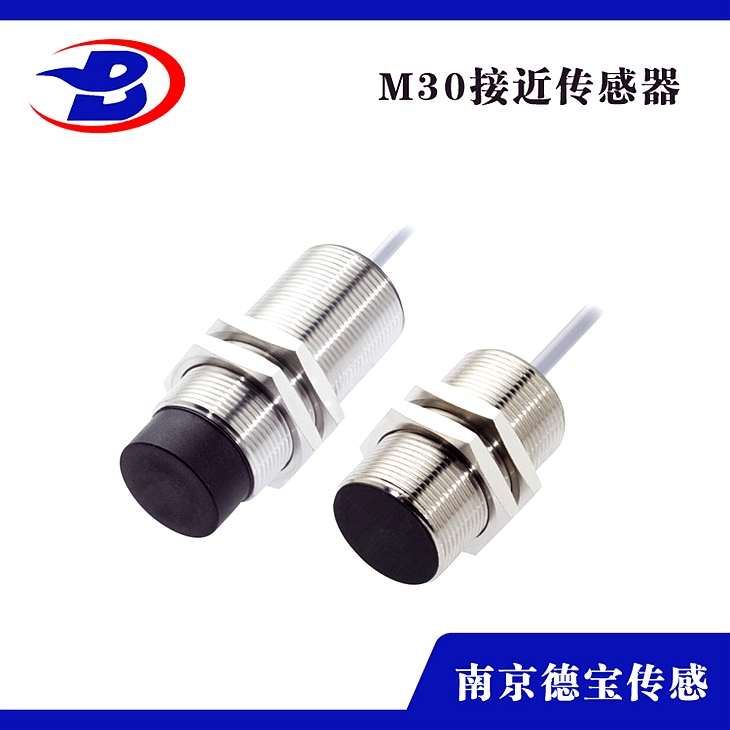

DOB-IH55/L-25BPO-KW接近開關DC10-30V

DOB-IH55/L-25BPO-KW接近開關DC10-30V

產品說明：

接近開關是一種不需求運動部件，就可以由于機械的直接接觸而操作的位置開關，當相關的物體在接近開關的時分，可以感應到動作距離，從而驅動直流電器或者給計算機裝置提供一個控制指令，是非常理想的電子開關量傳感器。接近開關應用到非常多的行業，特別是在工業上，運用的愈加的普遍，它被分為無源式、光電式、電容式等幾大類，能夠準確的反響出機器運動機構的位置和行程。

看著這么多種類的接近開關不要以為很難，它都有一個共同特性，就是有屬于自己的檢測距離，當可動機械部件位移到它的檢測范圍內，接近開關就開端動作，但是不同種類的接近開關對檢測對象是有懇求的。

不同種類接近開關的檢測對象物質的選擇

無源接近開關的檢測對象物質可以是帶磁性物質或者鐵質材材料，渦流式接近開關的檢測對象物質必需是導電材質，電容式接近開關的檢測對象物質可以是導體材料、粉末狀物質、液體介質也行，霍爾式接近開關的檢測對象物質那必需得磁性物質，光電式接近開關的檢測對象懇求就是可動部件需求帶有反光面產生反射光才干驅動光電式接近開關動作。

選型：

在環境條件比較好、無粉塵污染的場所，可采用光電接近開關。光電接近開關工作時對被測對象幾乎無任何影響。

在防盜系統中，自動門通常運用熱釋電接近開關、超聲波接近開關、微波接近開關。有時為了進步識別的可靠性，

無論***哪種接近開關，都應留意對工作電壓、負載電流、響應頻率、檢測距離等各項指標的懇求。

1.根據檢測物體選擇接近開關類型。假設檢測物體為金屬選電感式接近開關，假設檢測物體為非金屬如木材、塑料、紙、水等或較小較細的金屬則應選擇電容式接近開關。

2.外形選擇，這可以根據接近開關安裝的位置決議，通常有圓柱形接近開關、方型接近開關、環形接近開關可選。假設選擇圓柱形則應思索好需求直徑多大的，如選擇方型的也須選擇檢測面直徑。

3.感應距離選擇，普通來說接近開關檢測距離都比較短，常見的有1-50mm。檢測距離越長其檢測面也越大，價錢也會越高。

4.感應面的位置，通常有前端感應、上端感應、內孔感應可選;

5.線長選擇，標準配置銜接電纜長度為2米。如需求***的銜接線則應在訂貨前向廠家說明，卻莫定好接近開關后自行加接延長線，這會容易招致接近開關輸出信號不穩。

6.輸收工作電壓選擇，通常有直流型DC24V或交流AC250V可選;

7.輸出方式選擇，通常有NPN-常開、NPN-常閉、PNP-常開、PNP-常閉、2線常開，2線常閉，直流3線式、直流4線式可選;

8.銜接方式方式選擇，有出線式、接插件式、豬尾式可選

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假設是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假設是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假設分別丈量電阻很小，在交流表筆丈量，假設分別丈量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
