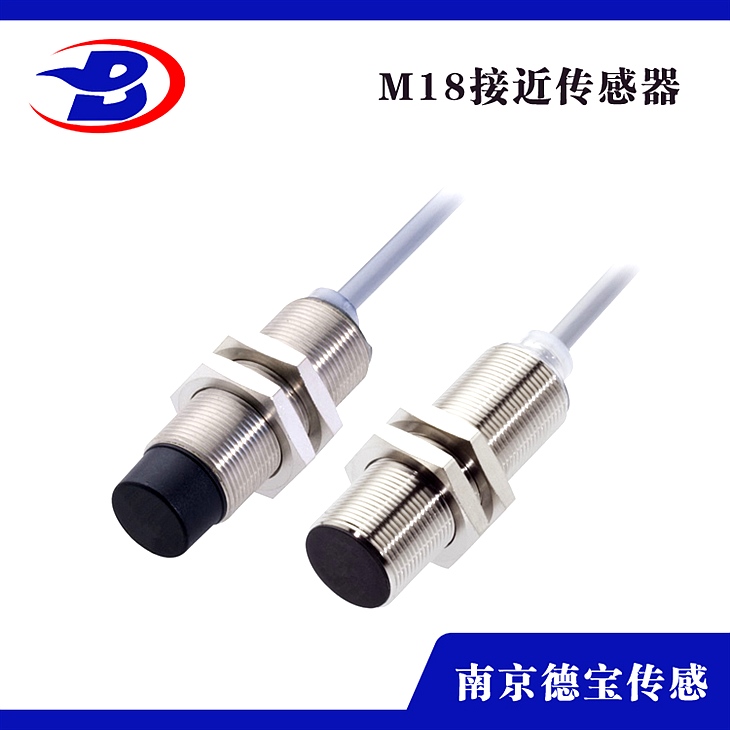

DOB-IFL5-18L/L-01STP礦山接近開關原量

DOB-IFL5-18L/L-01STP礦山接近開關原量

接線圖

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5）需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書體接線。

DOB-IFL5-18L/L-01STP礦山接近開關原量

技術參數

1、本體材質：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z開關電壓：100 VDC

5、開關電流：0.5

6、負載電流：1.0A

7、接蝕電阻：100 mΩ

8、緣電阻：108Ω

9、釋放時間：0.1 ms Max

10、感應時間：0.4 ms Max

DOB-IFL5-18L/L-01STP礦山接近開關原量

主要功用

1.檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的限位置；檢測回轉體的中止位置，閥門的開或關位置。

2.尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物度；檢測物品的長、寬、和體積。

3.檢測物體存在有否

檢測包裝線上有無產品包裝箱；檢測有無產品零件。

4.轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

5.計數及控制

檢測線上產品數；速旋轉軸或盤的轉數計量；零部件計數。
