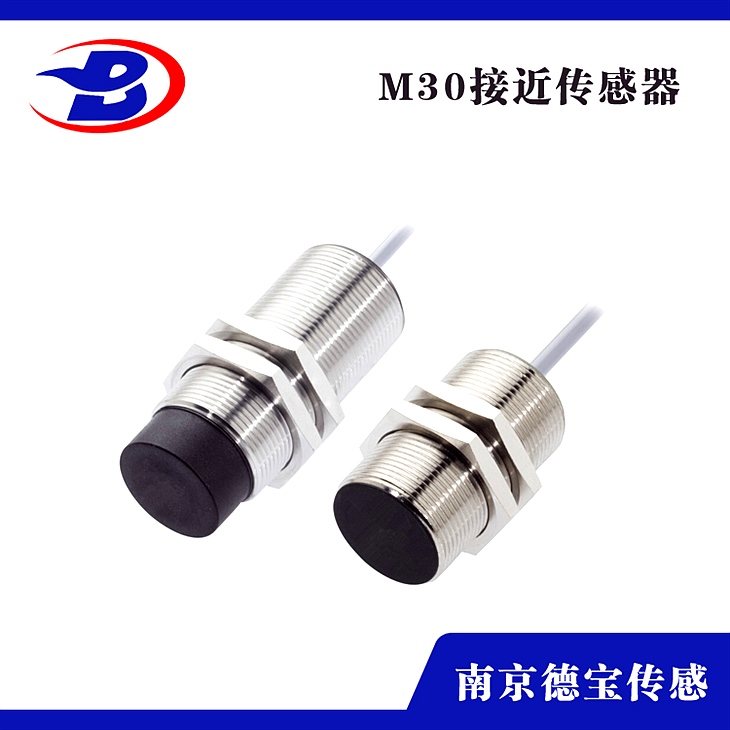

DOB-HQPR/L-30AP6圓柱型接近傳感器

DOB-HQPR/L-30AP6圓柱型接近傳感器

接近開關工作原理

1、電感式接近開關工作原理

電感式傳感器由三大部分組成：振zhi蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并抵達感應距離時，在金屬目的內產生渦流，從而招致振蕩衰減，致使停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而抵達非接觸式之檢測目的。

2 、電容式接近開關的工作原理

電容式接近開關的感應面由兩個同軸金屬電極構成，很象“翻開的”電容器電極，該兩個電極構成一個電容，串接在RC振蕩回路內。

電源接通時，RC振蕩器不振蕩，當一目的朝著電容器的電靠近時，電容器的容量增加，振蕩器開端振蕩。經過后級電路的處置，將振和振蕩兩種信號轉換成開關信號，從而起到了檢測有無物體存在的目的。該傳感器能檢測金屬物體，也能檢測非金屬物體，對金屬物體可以獲得的動作距離，對非金屬物體動作距離決議于材料的介電常數，材料的介電常數越大，可獲得的動作距離越大。

3 、霍爾開關的工作原理

磁式開關是接近開關，它(以致透過非黑色金屬)響應于一個永的磁場。作用距離大于電感接近開關。響應曲線與磁場的方向有關。

運用，可交流小型開關和限位開關。

接近開關的基本參數：

電源電壓：直流10-30VDC

檢測距離：40mm

產品直徑：80mm

輸出電流：直流200mA

接線方式：2米電纜
