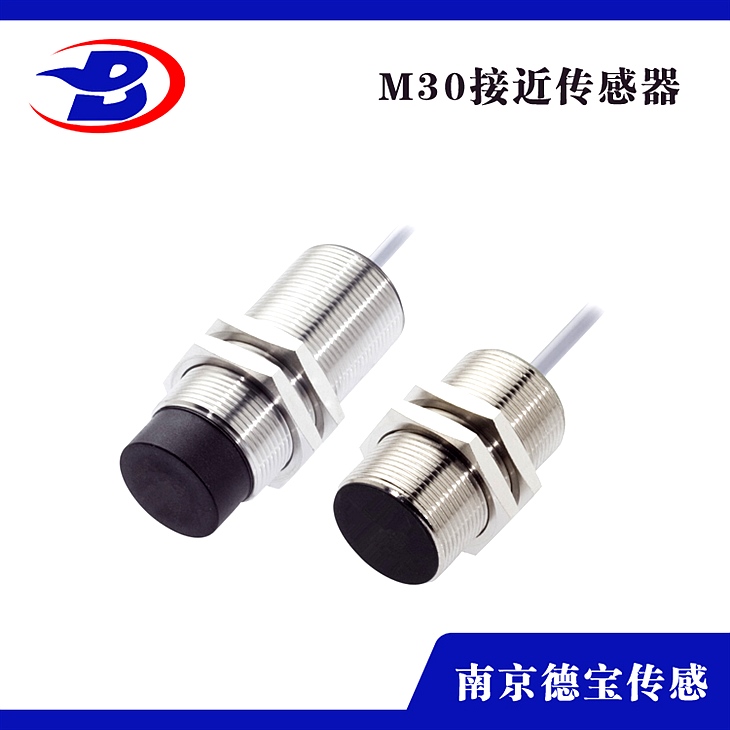

10-30V常開式PNP接近開關DOB-GF-M3016/L-PT11-P02

10-30V常開式PNP接近開關DOB-GF-M3016/L-PT11-P02

產品闡明：

接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、疾速發出電氣指令，精確反響出運動機構的位置和行程，即便用于普通的行程控制，其定位精度、操作頻率、運用壽命、裝置調整的便當性和對惡劣環境的適用才能，是普通機械式行程開關所不能相比的。它地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動維護環節等。

按輸收工作電壓選擇，通常有直流型DC24V或交流AC250V可選;

按輸出方式選擇，通常有NPN-常開、NPN-常閉、PNP-常開、PNP-常閉、2線常開，2線常閉，直流3線式、直流4線式可選;

按銜接方式方式選擇，有出線式、接插件式、豬尾式可選

電感式接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

接近開關三線制接線，由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。

接近開關怎樣判別是NPN型還是PNP型

由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又由于二極管正導游體反向截止。三極管能夠看作是由兩個二極管組成。而又曉得接近開關電源正極，它就相當于三極管的基極，因而以電源正作為動身點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，假如分別丈量電阻很小，在交流表筆丈量，假如分別丈量電阻很大，那么能夠此接近開關是NPN型，反之是PNP型接近開關。

普通接近開關有兩種裝置方式：

齊安全裝和非齊安全裝；齊安全裝：接近開關頭部能夠和金屬裝置支架相安全裝；非齊安全裝：接近開關頭部不能和金屬裝置支架相安全裝普通，能夠齊安全裝的接近開關也能夠非齊安全裝，但非齊安全裝的接近開關不能齊安全裝。這是由于，能夠齊安全裝的接近開關頭部帶有屏蔽，齊安全裝時，其檢測不到金屬裝置支架，而非齊安全裝的接近開關不帶
