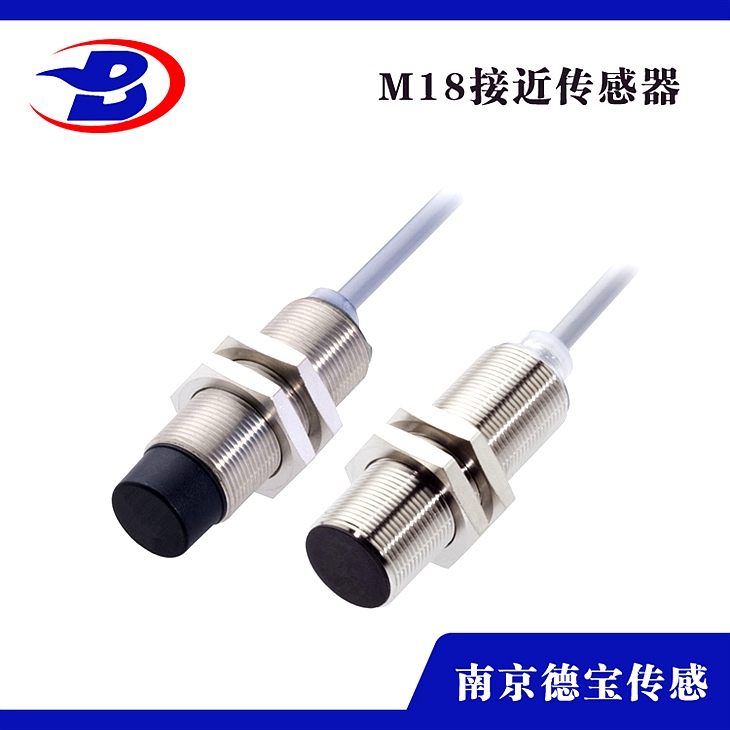

DOB-FG20/L-10PC電感式接近傳感器

DOB-FG20/L-10PC電感式接近傳感器

接近開關根本參數：

電壓：10-30V

電流：0.1-0.4A

額定工作間隔：10mm

輸出功用：常開、常閉

接線方式：2米電纜

裝置方式：齊平

輸出類型：PNP、NPN

額定電流 lt;150ma

地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動維護環節。

接近開關運用闡明：

把接近開關串聯入控制聯路即可，經過PLC控制，有構造簡單、靈活度、分辨力，能感受0.01μm以至更小的位移、無反作用力、動態響應好、能完成非接觸丈量、能在惡劣環境下工作等點，而且隨著新工藝、新資料問世，特別是電子技術的開展，使干擾和寄生電容等問題不時得以處理，因而越來越地應用于各種丈量中。

按工作原理能夠分為以下幾品種型

1、頻振蕩型：用以檢測各種金屬體

2、電容型：用以檢測各種導電或不導電的液體或固體

3、光電型：用以檢測不透光物質

4、超聲波型：用以檢測不透過超聲波的物質

5、電磁感應型：用以檢測導磁或不導磁金屬

DOB-FG20/L-10PC電感式接近傳感器

類別及原理

1、渦流式接近開關

這種開關有時也叫電感式接近開關。它是應用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發作變化，由此辨認出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必需是導電體。

2、電容式接近開關

這種開關的丈量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在丈量過程中通常是接地或與設備的機殼相銜接。當有物體移向接近開關時，不管它能否為導體，由于它的接近，總要使電容的介電常數發作變化，從而使電容量發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，能夠緣的液體或粉狀物等。

構造方式：

接近開關按其外型外形可分為圓柱型、方型、溝型、穿孔（貫穿） 型和別離型。園柱型比如型裝置便當，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測經過槽內的物體，貫穿型在我國很少，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測安裝等。

接線方式：

1. 接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2. 兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3. 三線制接近開關的接線：紅（棕.）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4. 接近開關的負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。
