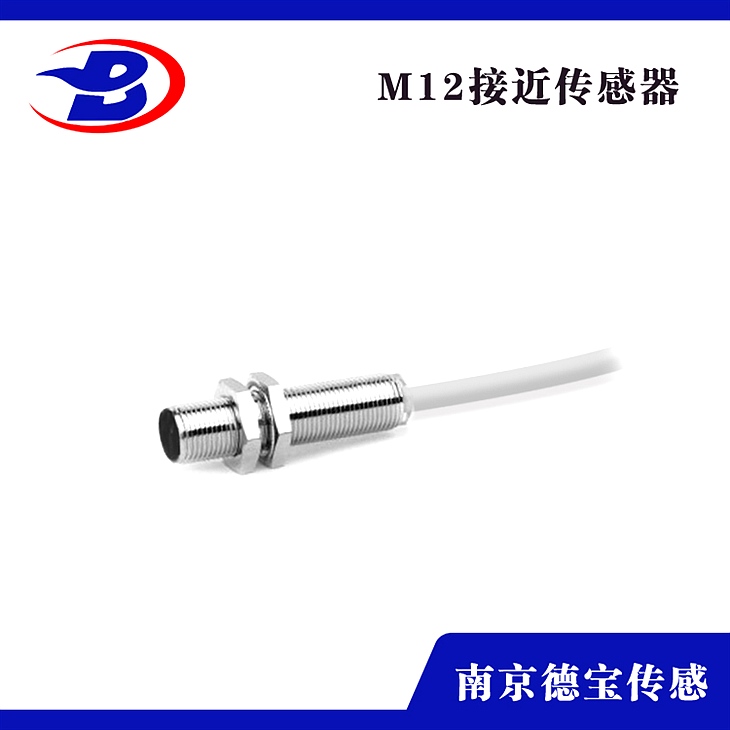

DOB-EX/L-G12T-0282LB常閉式防爆接近開關

DOB-EX/L-G12T-0282LB常閉式防爆接近開關

一、簡介

接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、疾速發出電氣指令，精確反響出運動機構的位置和行程，即便用于普通的行程控制，其定位精度、操作頻率、運用壽命、裝置調整的便當性和對惡劣環境的適用才能，是普通機械式行程開關所不能相比的。它應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動維護環節等。

二、主要功用

1、檢驗間隔

檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。

2、尺寸控制

金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。

3、轉速與速度控制

控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。

4、計數及控制

檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。

5、檢測異常

檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。

6、計量控制

產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。

7、辨認對象

依據載體上的碼辨認是與非。

8、信息傳送

ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。

三、接線

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V

四、相關留意事項：

1、嚴禁在接通電源的狀態下接線，嚴厲按接線圖上的標色接線。 　
2、開關感應面與被測體之間的間隔應該取額定動作間隔的80]以內，以***開關牢靠工作。 　3、接近開關普通不宜串、并聯運用，如有需求，倡議用中間繼電器串、并聯來驅動負載。 　
4、直流型開關bixu運用直流穩壓電源供電，電壓紋波小于10]（vpp）。 　
5、二進制開關（不管直流還是交流）bixu先經負載再接至電源，否則將損壞開關。 　
6、高溫接近開關的工作電壓不允許超越其標準值。
