接近開關原理及接線圖

電容/電感/霍爾式接近開關的工作原理?

1、電感式接近開關工作原理?

電感式接近開關屬于一種有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處置電路組成，應用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近開關，使接近開關振蕩才能衰減，內部電路的參數發作變化，由此辨認出有無金屬物體接近，進而控制開關的通或斷。這種接近開關所能檢測的物體必需是金屬物體。工作流程方框圖及接線圖如下所示：

2、電容式接近開關工作原理?

電容式接近開關亦屬于一種具有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個極板，而另一個極板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。這種接近開關的檢測物體，并不限于金屬導體，也能夠是絕緣的液體或粉狀物體，在檢測較低介電常數ε的物體時，能夠順時針調理多圈電位器（位于開關后部）來增加感應靈活度，普通調理電位器使電容式的接近開關在0.7-0.8Sn的位置動作。工作流程方框圖及接線圖如下所示：

3、霍爾式接近開關工作原理?

當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，?

其表達式為U=K·I·B/d其中K為霍爾系數，I為薄片中經過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。?由此可見，霍爾效應的靈活度上下與外加磁場的磁感應強度成正比的關系。我門銷售的霍爾開關就屬于這種有源磁電轉換器件，它是在霍爾效應原理的根底上，應用集成封裝和組裝工藝制造而成，它可便當的把磁輸入信號轉換成實踐應用中的電信號，同時又具備工業場所實踐應用易操作和牢靠性的請求。?

霍爾開關的輸入端是以磁感應強度B來表征的，當B值到達一定的水平（如B1）時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端普通采用晶體管輸出，和接近開關相似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。?霍爾開關具有無觸電、低功耗、長運用壽命、響應頻***等特性，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下牢靠的工作。霍爾開關可應用于接近開關，壓力開關，里程表等，作為一種的電器配件。?

霍爾開關的功用相似干簧管磁控開關，但是比它壽命長，響應快無磨損，而且裝置時要留意磁鐵的極性，磁鐵極性裝反無法工作。?

內部原理圖及輸入/輸出的轉移特性和接線圖如下所示：

接近開關的選型

1、接近開關類型的選擇

檢測金屬的首先***電感式，檢測非金屬時優先***電容式，檢測磁信號的***磁感式接近開關。

2、接近開關外觀的選擇

普通常***圓柱螺紋外形，可依據實踐需求來選擇。

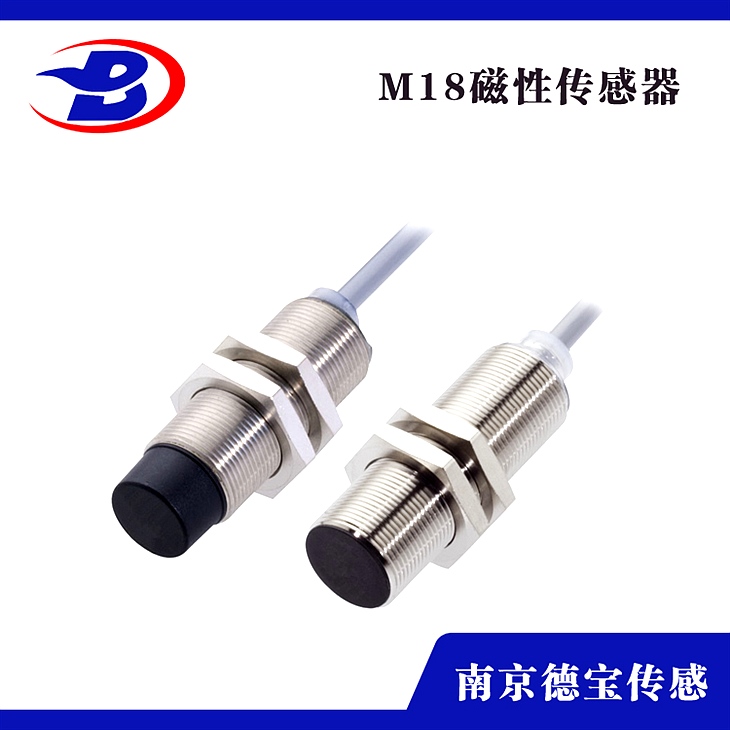

圓柱螺紋外形的接近開關

3、檢測間隔的選擇

依據需求***，普通廠家闡明書上都會注明檢測間隔。

4、信號的輸出選擇

交流接近開關輸出交流信號，而直流接近開關輸出直流信號。特別留意：負載的電流一定要小于接近開關的輸出電流，否則應添加轉換電路。

5、開關頻率的選擇

開關頻率指接近開關每秒從“開”到“關”轉換的次數。直流接近開關可到達200Hz，交流接近開關只能到達25Hz。

6、額定電壓的選擇

交流接近開關優選AC 220V和AC 36V；直流接近開關優選DC 12V和DC 24V。普通狀況下，接近開關的電壓選擇范圍很廣。
