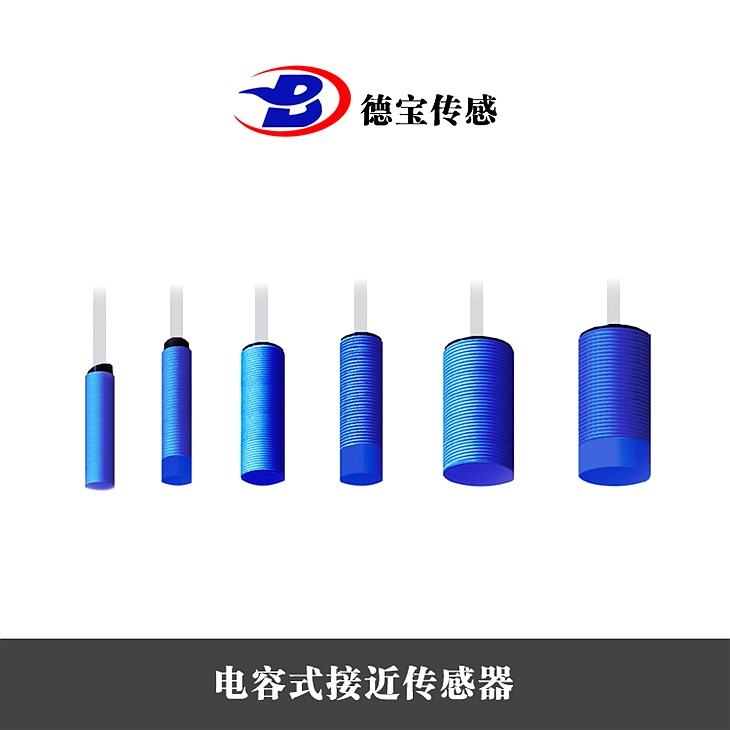

DOB-EH34/L-15BNS-KW直流三線NPN常閉電容式接近開關10-30V

DOB-EH34/L-15BNS-KW直流三線NPN常閉電容式接近開關10-30V

工作原理：

電容式接近開關的原理就是當電源接通時，RC振蕩器不震蕩，當一目的朝著電容器的電極靠近時，電容器的容量增加，振蕩器開端震蕩，經過后極電路的處置，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電極構成，很像“翻開的”電容器電極，這兩個電極構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。

接近開關常閉型（NC）與常開（NO）的區別：

一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。

二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負極之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

開關功用:

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的外表a和b銜接到一個頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它進入了電外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個板，而另一個板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大。

接線：

1、兩線制

兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹配的檢測對象物質接近接近開關，接近開關就會動作。

2、三線制引線有顏色標識

接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

由于接近開關三線制有分PNP型NPN型兩種，所以它的接線有區別。假如是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。假如是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
