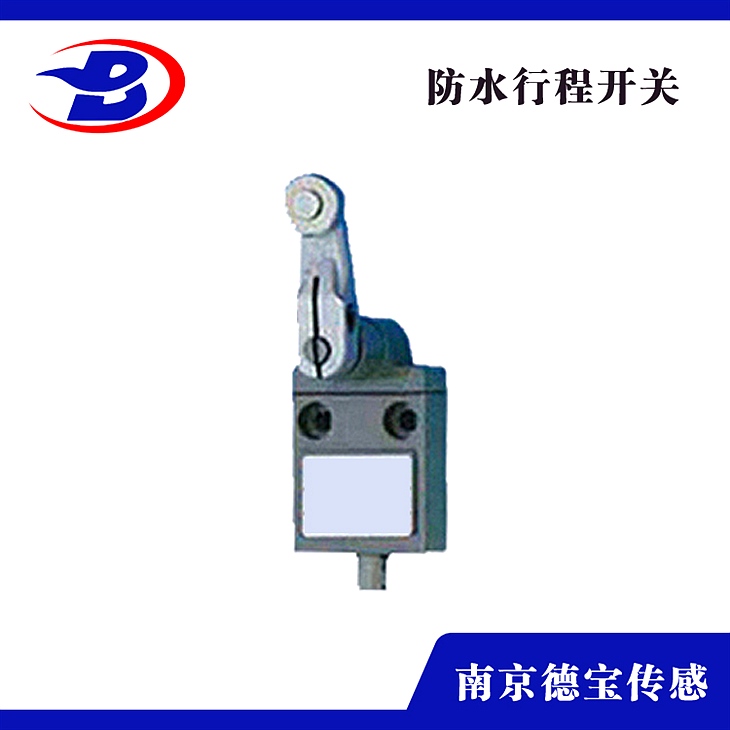

DOB-Z-15GW22-B/L 行程限位開關

Z-15GW22-B行程開關

滾輪式行程開關:

當運動機械的擋鐵(撞塊)壓到行程開關的滾輪上時，傳動杠連同轉軸一同轉動，使凸輪推進撞塊，當撞塊碰壓到一定位置時，推進微動開關速動作。當滾輪上的擋鐵移開后，復位彈簧使行程開關復位。這種是單輪自動恢復行程開關。而雙輪旋轉式行程開關不能自動恢復，它是依托運動機械反向挪動時，擋鐵碰撞另一滾輪將其恢復。

在實踐中，將行程開關裝置在預先布置的位置，當裝于機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，完成電路的切換。因而，行程開關是一種依據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕相似。
