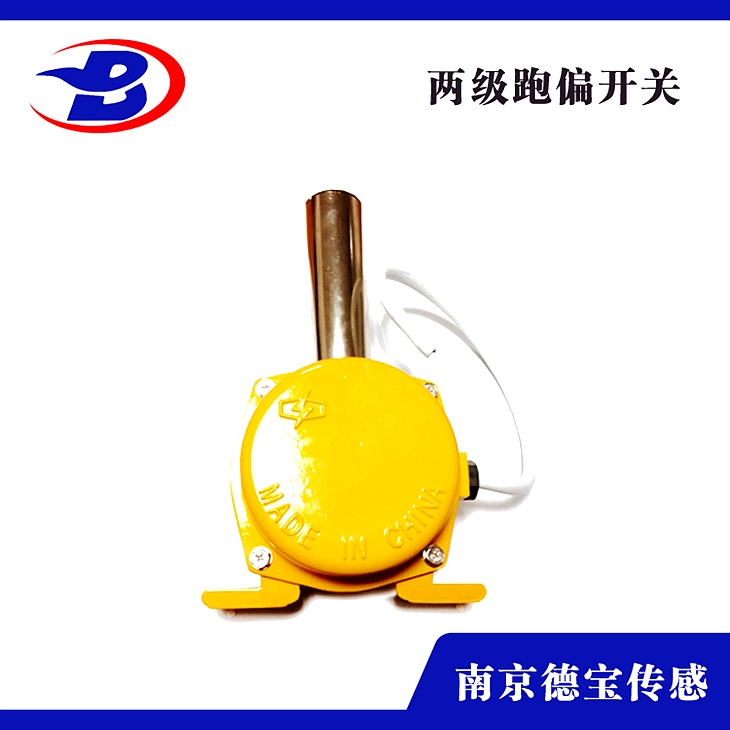

DOB-JNL/L-OT1帶燈兩級跑偏開關

DOB-JNL/L-OT1帶燈兩級跑偏開關

裝置和調整

1.設在保送帶兩側，立輥應與保送帶邊平面垂直，并使保送帶兩邊位于立輥高度1/3處。

2.立輥與保送帶正常位置的間距宜為50～100mm。

3.數量應依據保送機長度、類型及布置狀況停止肯定。普通應在保送機頭部、尾部、凸弧段、凹弧段和在保送機中間位置停止設置。（注：當保送機較長時，在保送機中間位置可每隔30～35米設1對）

4.應經過裝置支架與保送機中間架銜接，開關支架應在保送機裝置完成后與保送機機架銜接，與支架用螺栓固定。

根本原理

1、當保送帶運轉中呈現跑偏時，保送帶觸碰開關立輥并使立輥偏轉。

2、當跑偏毛病掃除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

分類

1、有普通型的、接線腔型、地址編碼的。

2、普通型的就是以上所說兩級；

3、接線腔型是在普通型的根底上自帶一個防水接線腔。

留意事項

1、檔輪與皮帶堅持垂直。

2、倡議擋輪與皮帶邊緣間隔堅持120-160mm。

3、底座固定結實。

技術指標

1、額定電壓：AC380V

2、額定電流：5

3、觸點數量:二組單獨的常開、常閉接點

4、四周環境溫度：-25～80℃

5、開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

6、外形尺寸：殼體L×W×H（mm）190×135×100。

7、操作力：5～7㎏
