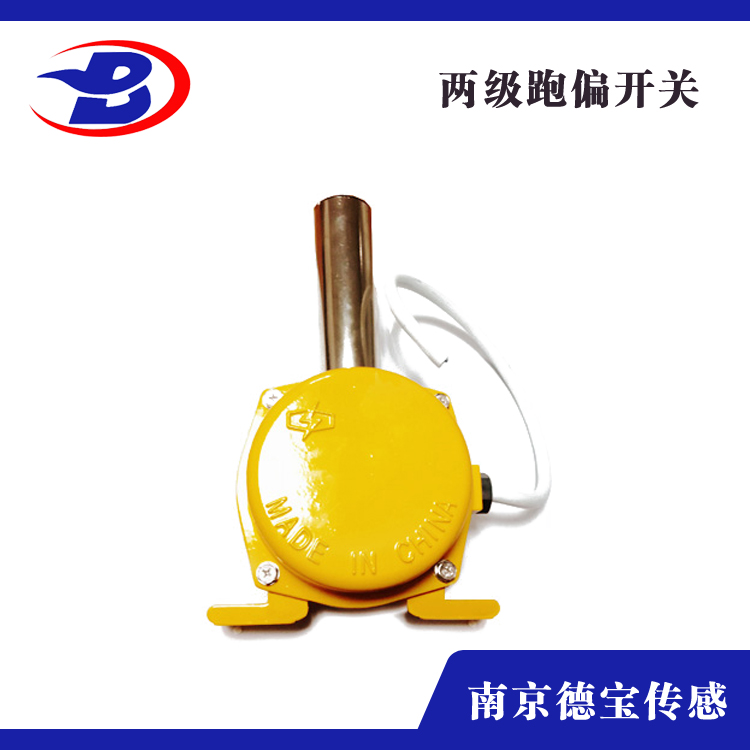

DOB-LHPK/L-1230 機械用 防水跑偏傳感器 跑偏開關

基本原理

當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1開關角度時，開關發出報警信號。當輸送帶跑偏嚴重，達到2開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

技術指標

1．額定電壓：AC380V

2．額定電流：5

3.觸點數量:二組單獨的常開、常閉接點

4．周圍環境溫度：-25～80℃

5．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

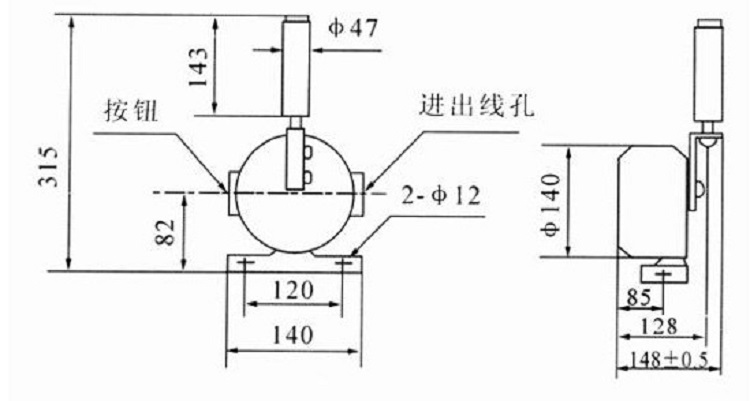

6．外形尺寸：殼體L×W×H（mm）190×135×100。

7．操作力：5～7㎏

8．通訊接口：RS485地址編碼

安裝和調整

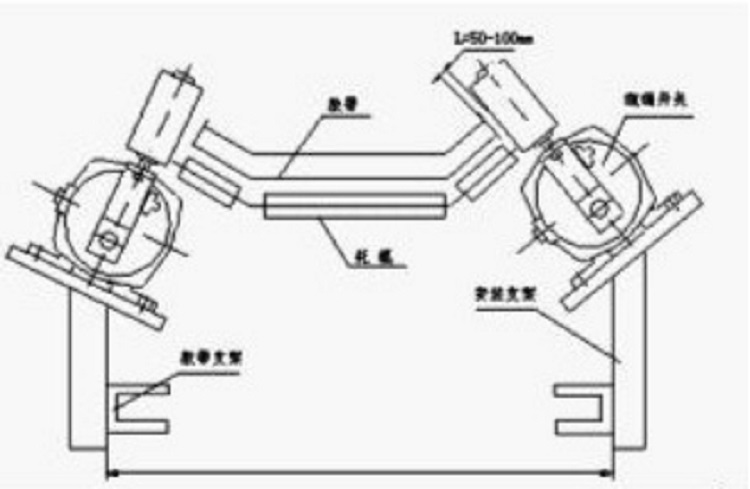

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥度1/3處。

2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）

4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架連接，跑偏開關與跑偏開關支架用螺栓固定。
