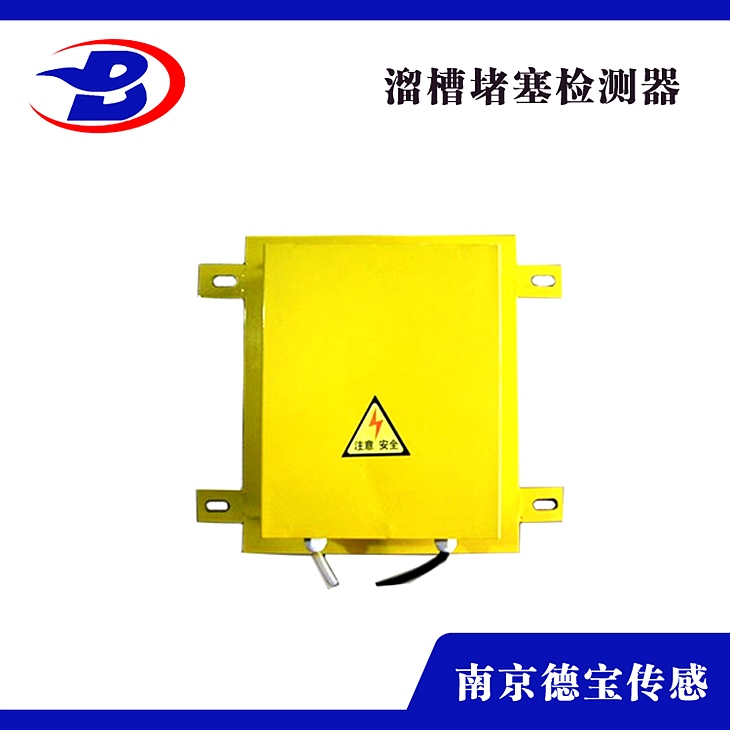

DOB-KS-SDJ/L-20G溜槽堵塞檢測器帶防腐層的鑄鋁外殼

DOB-KS-SDJ/L-20G溜槽梗塞檢測器帶防腐層的鑄鋁外殼

溜槽梗塞檢測器DOB-KS-SDJ/L-20G是輸煤廠落料倉落料局部能否產生梗塞的一種檢測安裝裝置在溜槽相對的兩個側壁上，普通裝置在溜槽底部向上三分處，作為輕梗塞信號的檢測。底部向上三分之二處作為重梗塞信號檢測。

　　溜槽梗塞檢測器構造組成:

　　1、彈力橡膠板 2、活動門門軸 3、門 4、行程開關 5、***磁鐵 6、舌簧開關 7、定位調理栓 8、活動門

　　溜槽梗塞檢測器YHLL-3L裝置與接線辦法;

　　(一)裝置:

　　1.該機應成對裝置在溜槽相對的兩個側壁上，普通裝置在溜槽底部向上三分處，作為輕梗塞信號的檢測。底部向上三分之二處作為重梗塞信號檢測。

　　2.選擇好裝置位置后開一個260mmx240mm方口，然后在啟齒處上方約100～200mm處溜槽內壁焊接一塊30080xδ50(mm)擋板，以防大塊物料落下直接撞擊活動門而發作誤動作。

　　3.裝置溜槽梗塞檢測器YHLL-3L型時，請將隨機配套的彈力橡膠板將啟齒完整掩蓋，封鎖，并將彎角件焊接在溜槽內壁上，然后用Φ12x25螺釘將溜槽梗塞檢測安裝與彎角件固定好。

　　(二)接線:

　　引出一條長1.5米左右的電纜線，按其芯線排號接線。

　　YHLL-3L型溜槽梗塞檢測安裝:1、2為常閉接點；1、3為常開接點

　　YHLL-3L型溜槽梗塞檢測安裝:1、2為常閉接點；3、4為常開接點

　　溜槽梗塞檢測器配置數據如下:

　　觸點容量:1組NONC

　　觸點容量:AC380V/220V/127V

　　感應面尺寸:260*240mm

　　防爆等級:Exdi

該檢測器裝置在溜槽側壁上，當溜槽內發作梗塞時，堆積的物料必需擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。掃除毛病后，活動門在壓簧作用下自動復位。
構造特性
本檢測器采用側壓活動門構造，毛病掃除后，壓簧的推力使活動門自動復位；
帶防腐層的鑄鋁外殼
重載微型開關觸點
靈活度，作用力只需0.9Kg即可觸發開關
機內選用行程開關，動作靈活、牢靠性；
技術指標
動作角度5°，限角度10°
接點容量：1A/125（DC），/250V或480V（AC）。
殼體防塵、防腐、防雨。：
開關個數：1個常開或1個常閉（可依據用戶需求增加開關個數）
開關可依據用戶需求接成常開或常閉方式。
環境溫度：-20 -- 60℃
