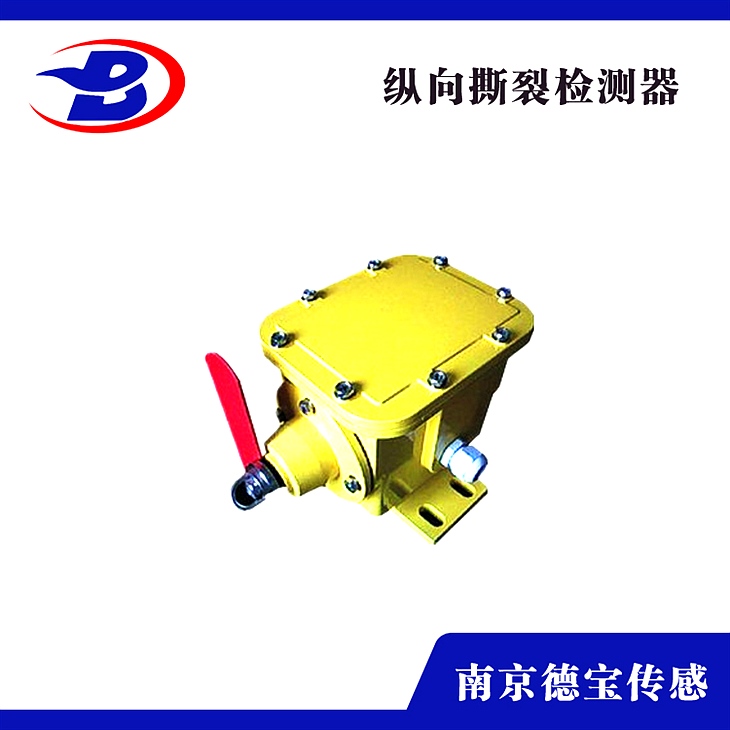

DOB-GZS-B-1200/35/K 縱向撕裂開關

一、概述

本產品是由感知器和控制線路兩局部組成。感知器是縱向撕裂的檢測元件，當帶式保送機膠帶有異常狀況下或被異物穿透后，隨著膠帶的運轉異物使感知器遭到擠壓，這時監控安裝立即發出信號，保送到控制箱指令系統，發出警示和停機信號。

A型縱向撕裂監測安裝還能夠裝置在溜槽出料口與保送帶之間，因物料梗塞而擠壓裝置在出料口的感知器時，感知器均能靈活牢靠的檢測出保送帶撕裂信號并輸出開關量，發出停機信號。控制線路有自鎖和延時功用，從而防止和減少撕裂事故的發作。

縱向撕裂開關GZS-B-1200/35（每組4個傳感器）

二、特性

1．本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。

2．殼體外表采用靜電噴塑涂覆工藝，漆膜平均，附著力強，不易老化。

3．機內***微動開關。

縱向撕裂開關GZS-B-1200/35（每組4個傳感器）

三、技術參數

1．運用環境條件

a．無腐蝕金屬或毀壞緣的氣體環境中。

b．環境溫度-30℃～50℃

c．相對濕度不大于85％（+25℃時）

2．動作力70～110 N

3．觸點數量常開1組常閉1組

4．觸點容量AC 380V 3A

5．介電性能工頻1500V實驗1min

四、裝置與調試

?撕裂開關設置在受料段膠帶下緩沖托輥之間。
?按上裝置支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同，若度不夠可在支架下加上墊鐵或槽鋼，測好度后再把支架與支座焊牢。
?掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。
?裝置好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一同，但不能扣死要活動。
?收緊雙方支架中間孔內的攔索然后扣死索扣。
?攔索的松緊：普通作用在0.9kg即可觸發開關為宜。
?膠帶在荷載下沉時要與纜繩堅持5mm-10mm即可。
