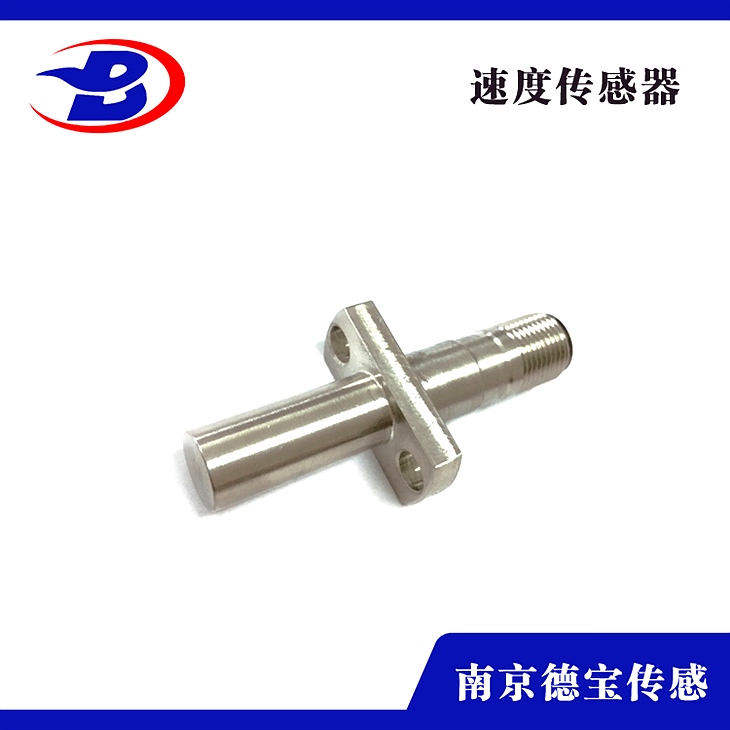

DOB-ZY/L-XV旋轉探測儀輸送機測速用

DOB-ZY/L-XV旋轉探測儀保送機測速用

旋轉探測儀zy-xv技術參數：

工作電源:220vac±15％

負載電流:≤

絕緣電阻:＞500mω

輸出信號:開關量信號

環境溫度:-20℃~+60℃

環境濕度:≤90%

外型尺寸:φ38×115mm

重 量:0.5kg

防護等級:ip66

檢測速度范圍:1~200轉/分

跳脫時間:5秒

攪拌機旋轉軸用的旋轉探測儀zy-xv由1組nonc開關，觸點容量為dc24v和ac220v可依據用戶定做。ss5-g2-x旋轉探測儀對電機及機械轉動安裝常呈現的堵轉、卡轉、超載、慢轉等電器工藝呈現的事故均能有效及時的處置，能夠起到維護，維護設備的作用。

旋轉探測儀zy-xv用處：

應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類運用保送設備的行業。

旋轉探測儀zy-xv工作原理：

旋轉探測儀zy-xv裝置在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，經過傳動安裝差遣被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接納到檢測片的平均距離脈沖信號，此時旋轉探測儀為閉合狀態，經過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖三)交流接觸器主觸頭閉合使電機轉動。當設備發作卡轉，堵轉、皮帶打滑、傳動帶零落毛病時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀zy-xv將接納不到檢測片的平均距離脈沖信號。在工藝時間內（5秒）未接納到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，牢靠的維護設備(此產品接納檢測片轉動信號與電機大小無關)。

旋轉探測儀ZY-XV 220V

旋轉探測儀zy-xv特性：

·構造簡單適用、性能

·防塵、防震、防潮

·體積小、重量輕、壽命長

·輸出信號既可與現場設備聯鎖運用，也可送達微機控制系統

·高，裝置便當，免維護

·特別適用于環境惡劣的場所

響應時間:旋轉探測儀zy-xv裝置闡明

一切的傳動安裝、如螺旋保送機、提升機、皮帶保送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)停止裝置。

留意:旋轉探測儀的裝置位置視詳細狀況而定，不用拘泥于此圖，在不影響正常工作的前提下只需滿足“單位時間內給探頭距離平均的脈沖信號”這個條件即可。

機械裝置工序:

拆下端蓋，在端蓋中心鉆≥φ12孔，在端蓋下部鉆φ孔、攻絲m6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架。

在軸頭上鉆φ5.1孔，攻絲m6、深10-15mm

旋緊雙頭螺桿

裝端蓋

裝檢測片，h1≥20mm并用螺母固定

裝置旋轉探測儀、調整h2=4mm

有些機器的被傳動軸較長，伸出端蓋以外，針對此類狀況只需將檢測片制造成匝形固定在軸頭上即可(請留意檢測片的平面與旋轉探測儀的探頭平面堅持平行。如裝置在金屬底座上，為避免磁性資料強干擾形成設備無法啟動，請特別留意h1的間隔)。

電器接線:旋轉探測儀zy-xv和中間繼電器串聯運用（見圖三）。中間繼電器線圈耐壓220v，電流。 檢測片:資料普通鐵皮，葉片數量為2葉、4葉、6葉，檢測片尺寸l00×10×2mm。 跳脫時間參考公式:t＞［60秒×1.1（恒定值）］÷檢測片數÷被傳動轉數（x轉/分鐘）。
