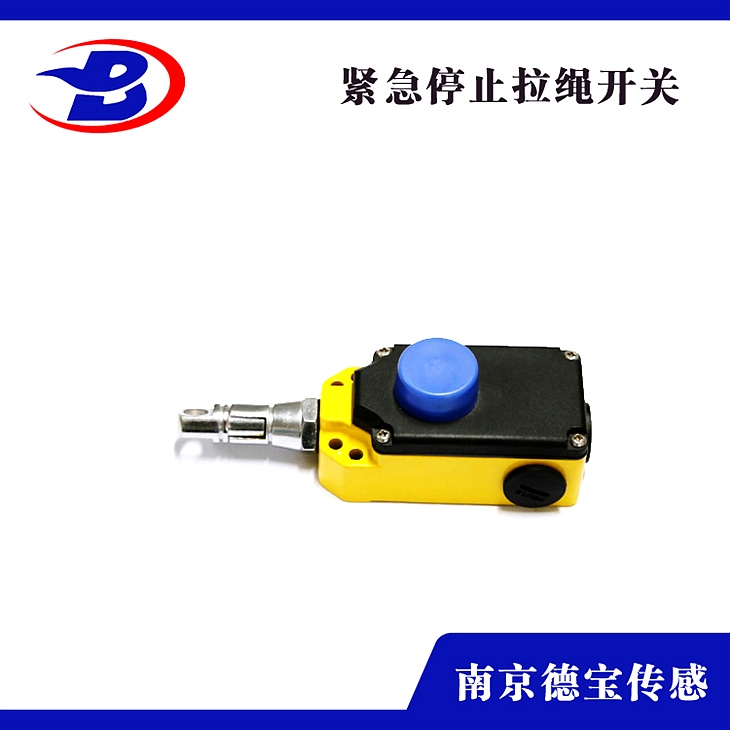

DOB-ZS712OEV/L急停拉線開關380V

DOB-ZS712OEV/L急停拉線開關380V

一、概 述

拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固的間隔應 不超越30米，兩開關間的間隔不超越60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外裝置。外表特殊處置可用于酸、堿、鹽性區域。鍍鎳外表用于強腐蝕區域。

杭榮ZS712OEV急停拉線開關380V

二、技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，常閉

接點容量：≤AC380V 2A

緣電壓：AC1000V實驗1分鐘

輸出接點數量：一開一閉一組轉換接點

牢靠性：無毛病工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱，抗磨損，順應環境強。

環境溫度-30+75℃

相對濕度不大于85

杭榮ZS712OEV急停拉線開關380V

三、構造特性

1、本機采用鋁合金鋁鑄造，強度較；

2、外表采用塑料噴涂，漆膜附著力強；

3、殼體密封性能好，可在惡酷條件下工作；

4、機內構造為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。

杭榮ZS712OEV急停拉線開關380V

四、工作原理

當現場發作緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，用于告警或停機。型機有一警示牌，啟動開關時，警示牌翻轉呈垂直狀態，毛病掃除后，按下警示牌，拉繩開關恢復工作狀態。

五、裝置調整

1、拉繩開關應裝置在現場人行過道一側，每25-30m裝置一臺；

2、將裝置支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在裝置支架上；

3、拉繩開關之間用鋼絲繩銜接，兩端用鋼絲繩扎頭固定；

4、為避免鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、尾各加一調整螺栓，用于固定鋼絲繩；

6、鋼絲繩松緊適合，應拉繩開關順利啟動和牢靠復位。

六、接線辦法

本機配接1.5m長的三蕊橡膠護電纜，并配有線號，可安圖2停止接線。

注：如用戶需求裝置支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以闡明。
