DOB-YHZL/L-L/KM縱向撕裂檢測器220V膠帶機用

DOB-YHZL/L-L/KM縱向撕裂檢測器220V膠帶機用

縱向撕裂檢測器

ZS1 系列縱向撕裂檢測器主要用于檢測帶式保送機膠帶縱向撕裂 ,當膠帶發作縱向撕裂時能及時發出停機信號以避免撕裂事故擴展化 ,產品適用于碼頭、煤礦、電力、建材、化工等行業保送散料用的帶式保送機。

主要技術參數

1. 防護等級：IP65；

2. 工作電源：DC24V/AC220V；

3. 接點型式：2 常閉；

4. 接點容量：AC250V2

5. 通訊接口：RS-485；

6. 通訊協議：Modbus RTU

7. 波特率：9600 bps ；

8. 本機地址：1~255 可現場設置；

產品規格：

1. 防護等級：IP67；

2. 通訊接口：RS-485

3. 接點容量：AC220V2.

4. LED 顯現； LED 運轉狀態顯現；

5.工作電源：DC24V/AC220V

6.適用電纜：外徑9～ 11mm

7. 適用金屬軟管：1/2"（內徑 15.8 外徑20.4 節距5.7）

運用環境條件

1. 戶外型運用環境條件

2.環境溫度 :-25 ～40℃ ;

3.相對濕度 : 不超越90%（25 ℃時）;

4.四周無爆炸風險性介質, 且介質中無足以腐蝕產品的氣體及導電塵埃

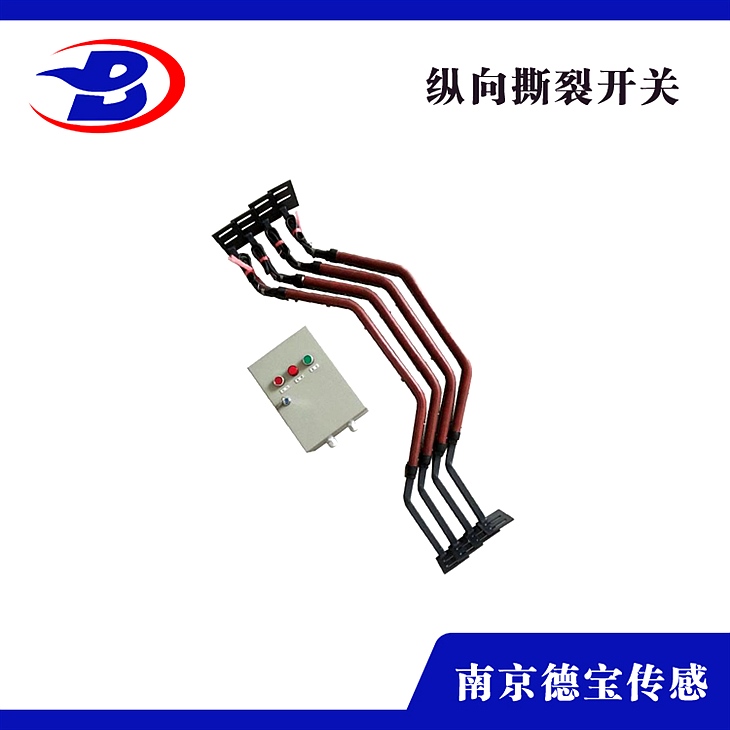

構造及工作原理

產品由一個控制箱和1 ～8 個傳感器組成, 傳感器裝置在受料段膠帶下，每兩個緩沖托輥之間安

裝一個傳感器。正常狀態下攔索使開關盒內的觸發機構處于均衡狀態, 當異物刺穿膠帶并觸及到攔索時 ,攔索產生位移招致觸發機構動作, 輸出觸發信號, 該信號保送到控制箱 , 經去除干擾后輸出撕裂信號。
