DOB-SSG/L-20-35跑偏開關安裝接線詳情

DOB-SSG/L-20-35跑偏開關裝置接線詳情

一、簡介：

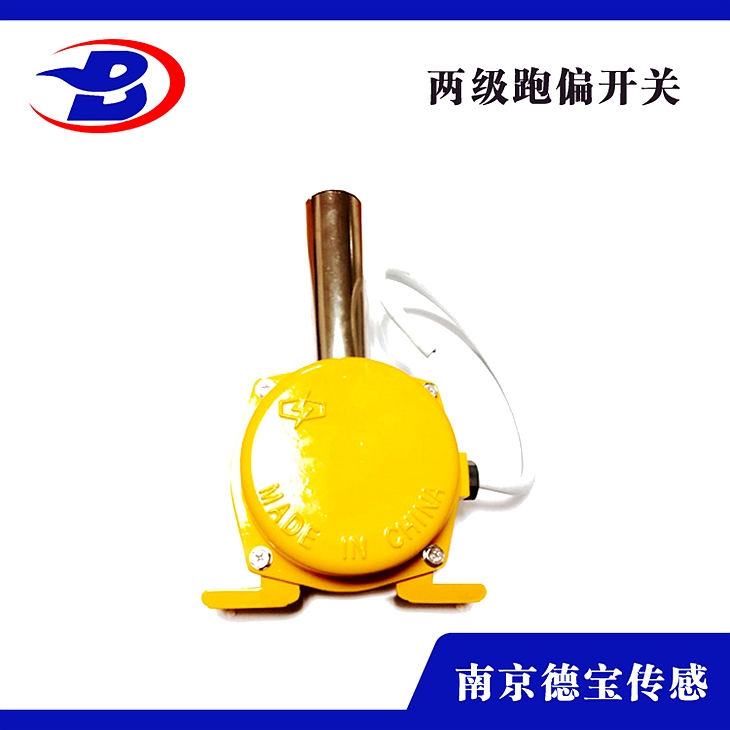

兩跑偏開關是一種裝置在皮帶，膠帶，帶式保送上的一種維護安裝，當運轉中比皮帶，膠帶，帶式保送機發作跑偏時，跑仿角度到達本安裝的一角度時，本開關能給出報警信號，跑偏角度到達本開關設定的二角度時，給處于跑偏運轉中，皮帶，膠帶，帶式保送機給出停機信號，讓處于異常運轉中皮帶機，中止工作，當經過的將皮帶機調整到正常狀態時，本維護安裝立刻本人復位，給處于停機狀態的皮帶，膠帶，帶式保送機發作工作信號，皮帶保送帶，將開端工作，本開關因裝置便當，響應，工作角度可依據客戶實踐運用狀況來作相對調整，現用于各行各業。

二、產品特性

1、鞏固的鑄鋁外殼、靜電防腐涂裝順應于惡劣工廠環境裝置

2、在惡劣環境也可運用

3、當立輥偏轉角度超越12度時，1開關動作，輸出（報警信號）。

4、當立輥偏轉角度超越30度時，二開關動作，輸出（停機信號）

5、當毛病掃除后，膠帶分開立輥正常運轉時，立輥可自動復位。

6、為了順應戶外條件下長期運用，本產品均采用整體密封，內部金屬零件停止鍍鋅純化處置，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，外表采用靜電噴涂技術處置，適合在惡劣環境下運用。

DOB-SSG/L-20-35跑偏開關裝置接線詳情

三、規格參數

1、額定電壓：127VAC、220VAC兩種兼容

2、整機重量：2.5kg

3、動作力距：3-5N.m

4、角度組合：常規報警和停機為12°、30°兩動作角度

5、牢靠水平：無毛病工作2萬次

6、外形尺寸：234*137*163mm

7、接點輸出：常開、常閉兩組任選

8、外表靜電噴涂

9、扭簧構造

10、適于普通輸煤現場

DOB-SSG/L-20-35跑偏開關裝置接線詳情

四、裝置和調整

1.跑偏開關設在保送帶兩側，立輥應與保送帶邊平面垂直，并使保送帶兩邊位于立輥度1/3處。

2.跑偏開關立輥與保送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應依據保送機長度、類型及布置狀況停止肯定。普通應在保送機頭部、尾部、凸弧段、凹弧段和在保送機中間位置停止設置。（注：當保送機較長時，在保送機中間位置可每隔30～35米設1對）

4.跑偏開關應經過裝置支架與保送機中間架銜接，開關支架應在保送機裝置完成后與保送機機架銜接，跑偏開關與跑偏開關支架用螺栓固定。

五、用處：跑偏開關是于檢測帶式保送機運轉中的跑偏現象，按皮帶實踐跑偏量輸出報警或停機信號，可避免由皮帶跑偏而產生的事故。是完成膠帶機控制的自動報警和停機的維護安裝。
