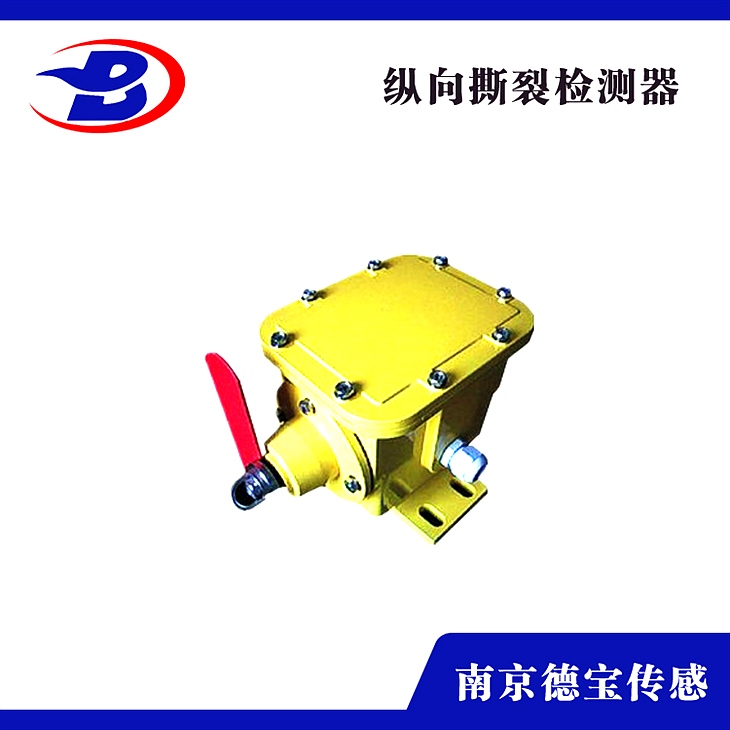

DOB-SCPT/L-180-30縱向撕裂開關感知器

DOB-SCPT/L-180-30縱向撕裂開關感知器

一、概述

此系列縱向撕裂監測安裝由感知器和控制線路兩局部組成。感知器是縱向撕裂的檢測元件，當帶式保送機保送帶被異料穿透后，隨著保送帶運轉帶動異物使感知器遭到擠壓，或當溜槽出料口與保送帶之間因物料梗塞而擠壓布置在出料口的感知器時，感知器均能靈活牢靠的檢測出保送帶撕裂信號并輸出開關量，發出停機信號。控制線路具有自鎖和延時功用。

控制箱面板設有報警指示燈，當保送帶發作撕裂時，控制電路接納感知器檢測出的開關信號，發出報警和停機信號。

二、特性
1、構造簡單、結實，不需維護。
2、帶防腐層的鑄鋁外殼。
3、重載微型開關觸點。
4、作用力只需09kg即可觸發開關。
三、技術參數
1、-D型，2個微動開關，
2、殼體防塵、防雨、合適室內外裝置；
3、一常開、一常閉、配用四芯電纜、長15m，線色紅蘭為常開、黑白為常閉；
4、開關額定值為20A、125,250V或480VAC。
5、開關可依據需求接成常開或常閉方式。
四、裝置與調試
1、撕裂開關設置在受料段膠帶下緩沖托輥之間。
2、按上裝置支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4、裝置好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一同，但不能扣死要活動。
5、收緊雙方支架中間孔內的攔索然后扣死索扣。
6、攔索的松緊：普通作用在09kg即可觸發開關為宜。
7、膠帶在荷載下沉時要與纜繩堅持5mm-10mm即可。
