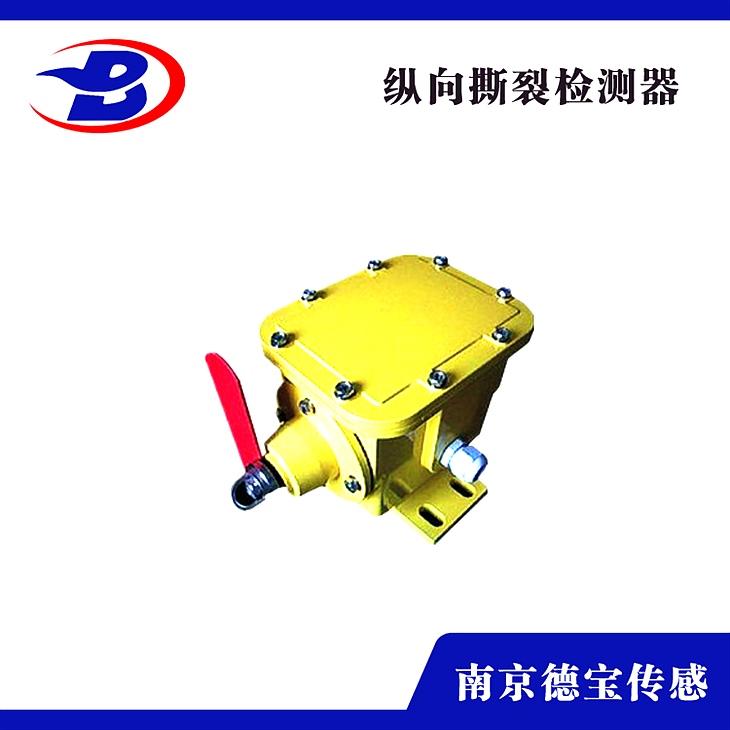

DOB-JCSL/L-I防撕裂開關防塵防雨

DOB-JCSL/L-I防撕裂開關防塵防雨

一、產品描畫

撕裂維護開關適用于各種規格的帶式保送機，對膠帶的縱向撕裂中止維護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴展。防護等，完好在較惡劣的環境中工作。

二、產品作用

在皮帶呈現撕裂、戳破、絞結處損壞或者尖利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉保送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口左近的皮帶兩側，由兩段鋼絲繩銜接。繩的一端固定在支撐架上，另一端銜接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方構成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處置完缺點之后，開關自動復位。

三、技術參數
1、輸出觸點：1常開1常閉
2、觸點容量：AC/380V/
3、輸出延時：0.6S
4、功率： ≤30W
5、通訊接口：RS485地址編碼終端器（用戶選配）
6、通訊距離：雙絞線1.2公里，光纜50公里

DOB-JCSL/L-I防撕裂開關防塵防雨

四、安裝說明

防撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同，若度不夠可在支架下加上墊鐵或槽鋼， 測好度后再把支架與支座焊牢。

掛上攔索，一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一同。
