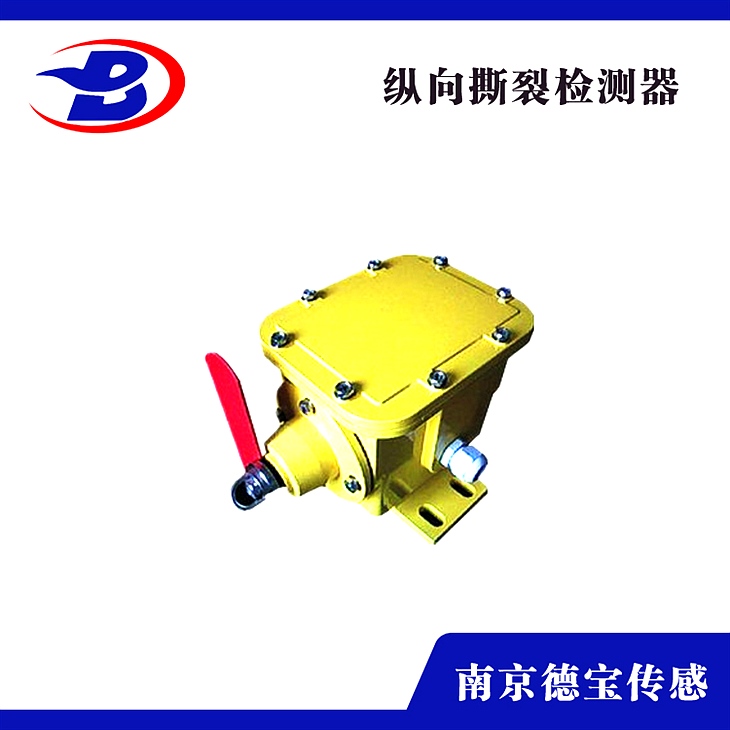

DOB-HFS/L-B輸送機縱向撕裂保護開關

DOB-HFS/L-B保送機縱向撕裂維護開關

簡介

防撕裂開關，強度、重量輕，殼體防塵、防雨，可在惡劣條件環境中長期工作，在皮帶呈現由于撕裂、戳破、絞結處損壞或尖利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖信號或關掉保送機，以避免形成更大的損失。

一、產品描繪

工藝：殼體防塵、防雨、室內外裝置

產品：簡單適用

常用材質：鋁鋅壓鑄

產品規格：工作電壓220V常開觸點

產品稱號：防撕裂開關

DOB-HFS/L-B保送機縱向撕裂維護開關

二、產品作用

在皮帶呈現撕裂、戳破、絞結處損壞或者尖利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉保送機。撕裂開關應該成對裝置在機頭、機尾及有溜槽下料口左近的皮帶兩側，由兩段鋼絲繩銜接。繩的一端固定在支撐架上，另一端銜接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方構成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處置完毛病之后，開關自動復位。

三、裝置闡明

防撕裂開關設置在受料段膠帶下緩沖托輥之間按上裝置支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同，若度不夠可在支架下加上墊鐵或槽鋼， 測好度后再把支架與支座焊牢。

掛上攔索，一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。裝置好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一同。

收緊雙方支架中間孔內的攔索然后扣死索扣。

攔索的松緊，普通作用在0.9Kg既可觸發開關為宜。

裝置在兩側，由兩段乙烯外套的航空鋼絲繩銜接起來。繩的一端固定在支撐托架上，另一端銜接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出毛病。由于線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這機遇內兩個微動開關發出報警或關掉保送機。毛病掃除后將自銷手柄往下按使機內的凸輪軸復位待開機。

四、運用與裝置：

1.撕裂開關設置在受料段膠帶下緩沖托輥之間。 2.按上裝置支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同，若度不夠可在支架下加上墊鐵或槽鋼，測好度后再把支架與支座焊牢。 3.掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。    4.裝置好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一同，但不能扣死要活動。    5.收緊雙方支架中間孔內的攔索然后扣死索扣。  6.攔索的松緊：普通作用在0.9kg即可觸發開關為宜。    7.膠帶在荷載下沉時要與纜繩堅持5mm-10mm即可

縱向撕裂維護開關

適用于各種規格的帶式保送機，對膠帶的縱向撕裂停止維護。膠帶的縱向撕裂是一種嚴重的事故，采用本安裝，可避免事故的擴展。

由于本機，防護等，完整在較惡劣的環境中工作，已應用在冶金、電力、煤炭、化工、港口及水泥等行業。

DOB-HFS/L-B保送機縱向撕裂維護開關
