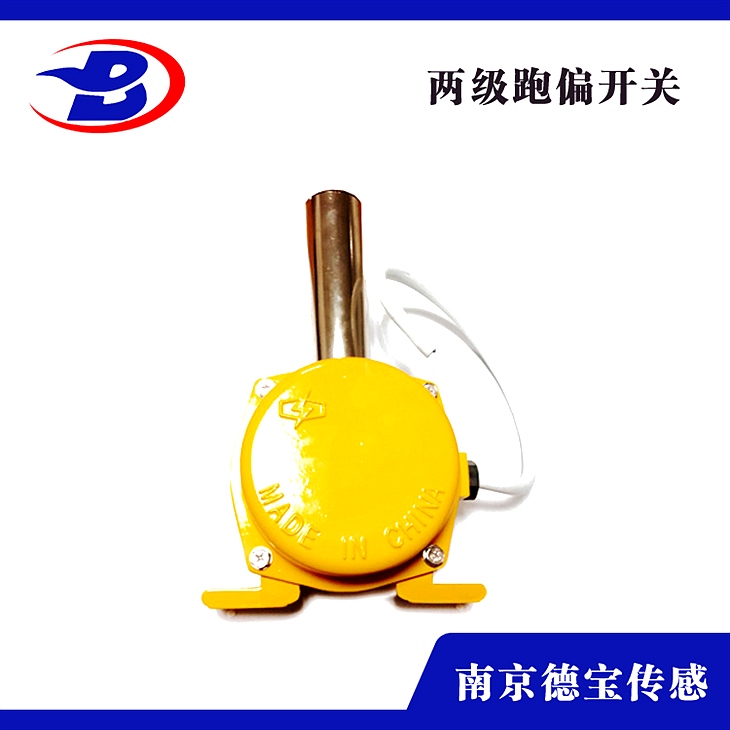

DOB-GYPB/L堆料系統兩跑偏開關

DOB-GYPB/L堆料系統兩跑偏開關

一、根本原理

當保送帶運轉中呈現跑偏時，保送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度到達1開關角度時，開關發出報警信號。當保送帶跑偏嚴重，到達2開關角度時，開關發出停機信號，完成保送帶跑偏毛病自動停機。當跑偏毛病掃除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。

DOB-GYPB/L堆料系統兩跑偏開關

二、裝置和調整

1.跑偏開關設在保送帶兩側，立輥應與保送帶邊平面垂直，并使保送帶兩邊位于立輥度1/3處。

2.跑偏開關立輥與保送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應依據保送機長度、類型及布置狀況停止肯定。普通應在保送機頭部、尾部、凸弧段、凹弧段和在保送機中間位置停止設置。（注：當保送機較長時，在保送機中間位置可每隔30～35米設1對）

4.跑偏開關應經過裝置支架與保送機中間架銜接，開關支架應在保送機裝置完成后與保送機機架銜接，跑偏開關與跑偏開關支架用螺栓固定。

DOB-GYPB/L堆料系統兩跑偏開關

三、分類

跑偏開關有普通型的、接線腔型、地址編碼的。

普通型的是以上所說兩跑偏開關；

接線腔型跑偏開關是在普通型跑偏開關的根底上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜電纜接頭受潮、虛連形成的毛病。

地址編碼型跑偏開關是在普通跑偏開關的根底上分離了XLline現場總線技術，完成了地址編碼功用。適用于較長帶式保送機作為遠程監測現場設備的運轉狀況，處理了工人尋覓毛病點所帶來的不便。
