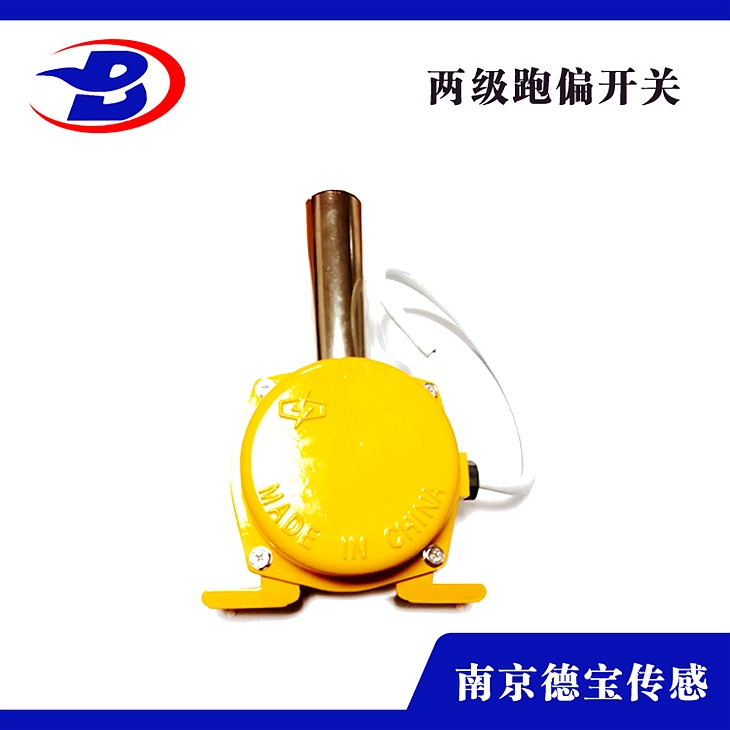

DOB-GEJ30(B)/L防粉塵防爆跑偏開關

DOB-GEJ30(B)/L防粉塵防爆跑偏開關

跑偏開關分類

跑偏開關有普通型的、接線腔型、地址編碼的。

普通型的是以上所說兩跑偏開關；

接線腔型跑偏開關是在普通型跑偏開關的根底上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜電纜接頭受潮、虛連形成的毛病。

DOB-GEJ30(B)/L防粉塵防爆跑偏開關

裝置和調整

1.跑偏開關設在保送帶兩側，立輥應與保送帶邊平面垂直，并使保送帶兩邊位于立輥度1/3處。

2.跑偏開關立輥與保送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應依據保送機長度、類型及布置狀況停止肯定。普通應在保送機頭部、尾部、凸弧段、凹弧段和在保送機中間位置停止設置。（注：當保送機較長時，在保送機中間位置可每隔30～35米設1對）

4.跑偏開關應經過裝置支架與保送機中間架銜接，開關支架應在保送機裝置完成后與保送機機架銜接，跑偏開關與跑偏開關支架用螺栓固定。

DOB-GEJ30(B)/L防粉塵防爆跑偏開關

構造特性

采用鋁合金壓鑄殼體，強度、重量輕

可在惡劣的環境中長期工作。

觸點容量大、動作靈活，牢靠。

裝置與運用

將跑偏開關固定在支架上，然后銜接在膠帶機架上

立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣間隔為50~100mm

膠帶位于立輥下端1/3處

每50m膠帶可裝置跑偏開關一對

技術指標

環境溫度：-30℃~ +60℃；

相對濕度：不大于85

觸點數量及容量：2組開關；

觸點容量：24~380V AC/DC

動作角度：12-30

10-45

25-35

15-45

10-45等(可依據客戶請求定制）

限角度：70°

復位方式：自動復位

當保送帶運轉中呈現跑偏時，保送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度到達1開關角度時，開關發出報警信號。當保送帶跑偏嚴重，到達2開關角度時，開關發出停機信號，完成保送帶跑偏毛病自動停機。當跑偏毛病掃除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
