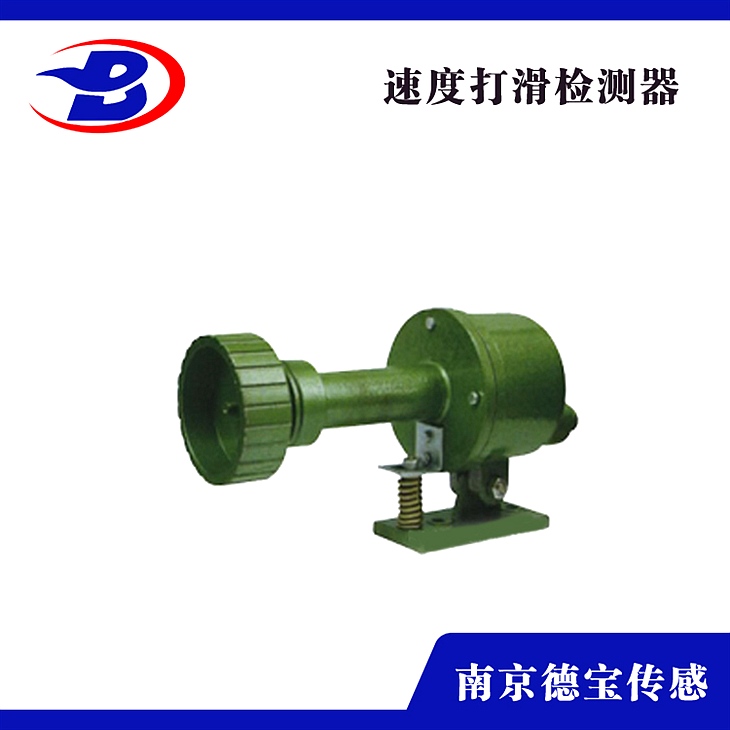

AC220V打滑檢測裝置DOB-GCDH/L-SX

AC220V打滑檢測安裝DOB-GCDH/L-SX

產品闡明：

（又名速度檢測器、打滑檢測器），非接觸感應原理工作。該產品對電機及機械轉動安裝（提升機、斗提機、皮帶機、鏈式保送機、螺旋保送機等）常呈現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）零落、轉動軸斷裂等電器、機械工藝呈現的毛病均能及時地停機處置，到達維護設備、保證的目的。應用于水泥、煤礦、電力、糧食等行業。

工作原理：

1、用于對保送機帶速停止檢測的安裝，對帶速停止實時檢測，已應用于保送系統中膠帶上，為膠帶機的運轉提供了牢靠的檢測手腕。

2、需程度裝置在上行膠帶和下行膠帶間的保送機支架上，使觸輪與膠帶外表有一定的壓力避免發作觸輪跳動而產生的誤動作。

3、當觸輪隨膠帶機運轉而帶動內的脈沖盤，在脈沖回旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后停止計數。

4、其計數值與預置數比擬，判別膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。

主要技術參數：

1、工作電壓 AC 220V/380V±10 50Hz

2、輸入信號 10mV～10V

3、測速范圍 1.25m/s 1.6m/s 2.5m/s

4、整機功耗<15W

5、觸點容量 AC 380V 2A

運用與裝置：

先將固定支架焊在保送機的橫梁上；再將支臂用銷軸、啟齒銷銜接在支架上。

裝置后應滿足下述請求

1.打滑檢測安裝膠帶運轉方向順向避免，觸輪距膠帶邊緣200-300mm

2.本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色
