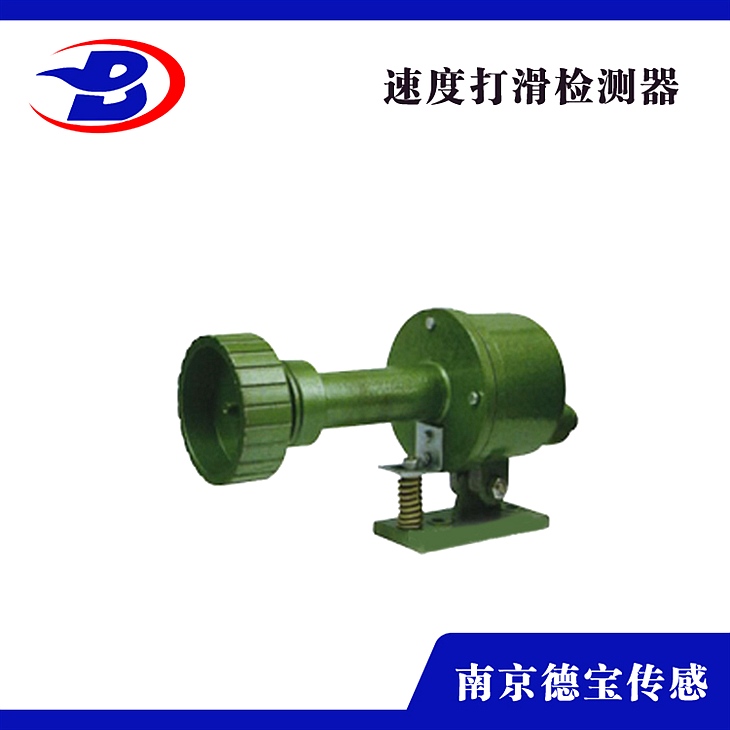

36V皮帶打滑檢測器DOB-DH/L-111-B

36V皮帶打滑檢測器DOB-DH/L-111-B

特性

1：非接觸式，無易損原件，運用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處置，性強；

5：一體式設計，安裝便當，適用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度，誤差?。?/p>

7：雙排數碼顯現，LED指示燈顯現，可現場觀察與誤解；

產品說明

又名速度jianceqi、打滑jianceqi），非接觸感應原理工作。該產品對電機及機械轉動裝置（提升機、斗提機、皮帶機、鏈式保送機、螺旋保送機等）常呈現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）零落、轉動軸斷裂等電器、機械工藝呈現的缺點均能及時地停機處置，抵達維護設備、保證的目的。應用于水泥、煤礦、電力、糧食等行業。

本機用于帶式保送機運轉中膠帶與主動滾桶呈現打滑（失速）缺點?？煞乐褂捎诖蚧鶚嫵傻膰乐厥鹿实陌l作。本機還可以用于多條帶式保送機的連鎖啟動和停機，速抱閘或炒熟維護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式保送機的行業獲得了的應用

主要技術參數

1、工作電壓 AC 220V/380V±10 50Hz

2、輸入信號 10mV～10V

3、測速范圍 1.25m/s 1.6m/s 2.5m/s

4、整機功耗<15W

5、觸點容量 AC 380V 2A

工作原理

DH系列非接觸打滑開關是經過檢測其探頭處電容的周期性變化工作的。假設被傳動軸、輪的端面或圓周面存在“不平整處”，只需將打滑開關探頭對著有不平整處的部位安裝即可；假設找不到“不平整處”（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點”（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，經過轉動裝置派遣被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時堅持閉合狀態。當設備發作卡轉、堵轉、皮帶打滑、傳動帶零落等缺點時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超越正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備維護接線參考圖”接線時，可用來維護設備；如按“檢測轉動/停轉接線參考圖”接線時，可用來檢測“轉動”。
