DOB-KJT/L-SJ-J膠帶速度檢測裝置規格參數

DOB-KJT/L-SJ-J膠帶速度檢測安裝規格參數

膠帶速度檢測安裝KJT-SJ-J又名欠速開關、低速開關、打滑檢測安裝），是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自辨認正常轉速”的智能功用，屬真正的欠速開關。當設備呈現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反應設備的運轉狀況；也可直接用于設備維護。應用于提升機、皮帶機、等機械傳動設備因電器、機械故 障惹起的慢轉或停轉，以便及時處置，到達維護設備、保證的目的。

　　打滑開關是用來檢測保送帶與傳動滾筒之間的滑動并停止報警的一種維護安裝，可用于在皮帶保送機發作打滑時自動觸發緊急停機。打滑開關的品種比擬多，工作原理和檢測辦法也各有不同。比方依照檢測辦法劃分，有直接檢測保送帶速度并與設定的規范速度比擬的觸輪式打滑開關，有檢測從動輪轉速并與設定的規范轉速比擬的打滑開關，有同時分別檢測滾筒轉速和保送帶速度并停止比擬的比照式打滑開關；依照內部工作原理分，有磁阻式、磁電式、光敏式等等。很多打滑開關安裝還可以實時提供保送帶線速度或滾筒轉速的信號顯現和輸出。

　　膠帶速度檢測安裝KJT-SJ-J是麻城施邁賽的皮帶保送機上一種非接觸式智能皮帶打滑檢測設備，它可以及時檢測出皮帶保送機的打滑毛病，并發出報警信號，具有工作穩定性強，防護等級高等特性，可用于各種帶式皮帶運輸系統。

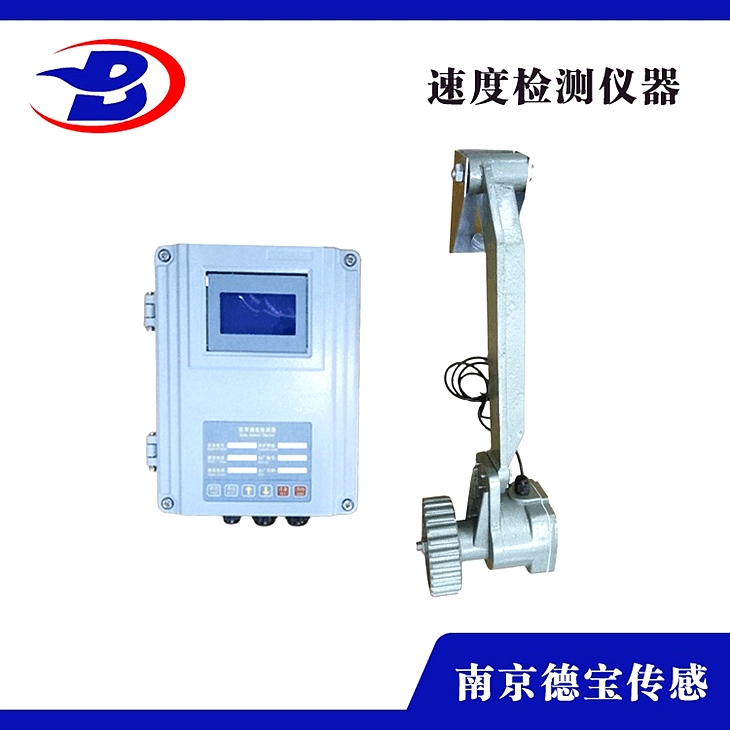

　　膠帶速度檢測安裝KJT-SJ-J工作時，經過膠帶帶動觸輪，使觸輪反響出膠帶的實踐帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實踐值產生比照數值從而產生通斷信號，完成檢測帶速工作，假如膠帶速度與主滾筒速度不同步并降落到正常帶速的20-30%時，接點通斷信號發作變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。

　　打滑開關( 又名速度傳感器、低速開關、速度開關、打滑開關 ) 。

　　打滑開關主要用于皮帶保送機、提升機、螺旋保送機、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈 ( 帶 ) 零落等機械毛病能及時處置，起到維護設備減少損失。

　　打滑開關選型準繩及留意事項：

　　應該依據被檢測帶式保送機的實踐運動速度選擇丈量范圍相對應的產品。通常保送機正常運轉時的皮帶運轉線速度約為2.5--4m/s，滾筒轉速約為50--300rpm。除了同時分別檢測滾筒轉速和保送帶速度并停止比擬的比照式打滑開關之外，可選用能夠自動避開皮帶保送機啟動時低速狀態的產品。由于輸煤皮帶的打滑報警實踐上是低速報警，所以在保送機啟動過程中應該屏蔽打滑報警，能夠采用保送機啟動時延時檢測的辦法(即啟動開端后延時一段時間，待皮帶保送機到達正常轉速后接通打滑開關工作電源)，但是完成起來比擬費事。

　　有些產品能夠自動避開保送機啟動時低速狀態：保送機啟動的同時給打滑開關供電，打滑開關得電工作后延時一段時間后才開端正常檢測皮帶速度。盡量選擇帶實踐速度顯現并能夠遠程傳送速度信號的產品。

　　打滑開關裝置辦法及留意事項：

　　依據不同的產品類型選擇適宜的裝置方式。非接觸式打滑開關應盡量裝置在遠離強電磁場干擾的位置，并罩上金屬罩。打滑報警值的設定應該停止現場實測后設置。每個皮帶保送機的速度參數普通都不相同，實踐的皮帶運轉速度還遭到保送機裝置方式及其構造的影響，所以必需逐一設置每條保送機的打滑開關的動作報警值。

　　打滑開關裝置辦法及留意事項：

　　依據不同的產品類型選擇適宜的裝置方式。非接觸式打滑開關應盡量裝置在遠離強電磁場干擾的位置，并罩上金屬罩。打滑報警值的設定應該停止現場實測后設置。每個皮帶保送機的速度參數普通都不相同，實踐的皮帶運轉速度還遭到保送機裝置方式及其構造的影響，所以必需逐一設置每條保送機的打滑開關的動作報警值。

　　帶式保送機防滑維護裝置請求及維護特性

　　裝置請求： 帶式保送機防滑維護應裝置在帶式保送機回程帶上面，固定式帶式保送機裝置時，應裝在機頭卸載滾筒與驅動滾筒之間，當兩驅動滾筒間隔較遠時，也可裝置在兩驅動滾筒之間，其它地點運用的帶式保送機，應裝置在回程帶距機頭較近處；簡易防滑維護應設在改向滾筒側面，與滾筒側面的間隔不超越50mm，防滑維護裝置時，傳感器應采用規范托架固定在膠帶機頭大架上，嚴

　　禁用鐵絲或其它物品捆扎固定。

　　維護特性： 當保送帶速度10s內均在（50%～70%）Ve（Ve為額定帶速）范圍內、保送帶速度小于或等于50%、保送帶速度大于或等于110%Ve時防滑維護應報警，同時中止帶式保送機的運轉，對帶式保送機正常啟動和中止的速度變化，防滑維護安裝不應有維護動作。

　　打滑開關工作原理

　　打滑開關不同于接近開關主要區別在于內部裝有延時電路，他可依據被動軸不同的轉速調整內部延時來到達維護設備的卡死堵轉，旋轉探測儀裝置在被動軸上如圖 1 他是經過裝在被傳動軸上的檢測片，應用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關 4-8 毫米間隔時為一個脈沖），以圖一為例：通電霎時速度開關經過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需求給速度開關兩個脈沖，假如速度開關設定在 8 秒，設備轉動一圈小于 8 秒，速度開關經過串連的繼電器無動作（繼電器堅持吸合），當設備轉動一圈大于 8 秒，速度開關以為已發作卡死堵轉，經過串連的繼電器使電繼器跳脫(繼電器斷電)，維護設備。
