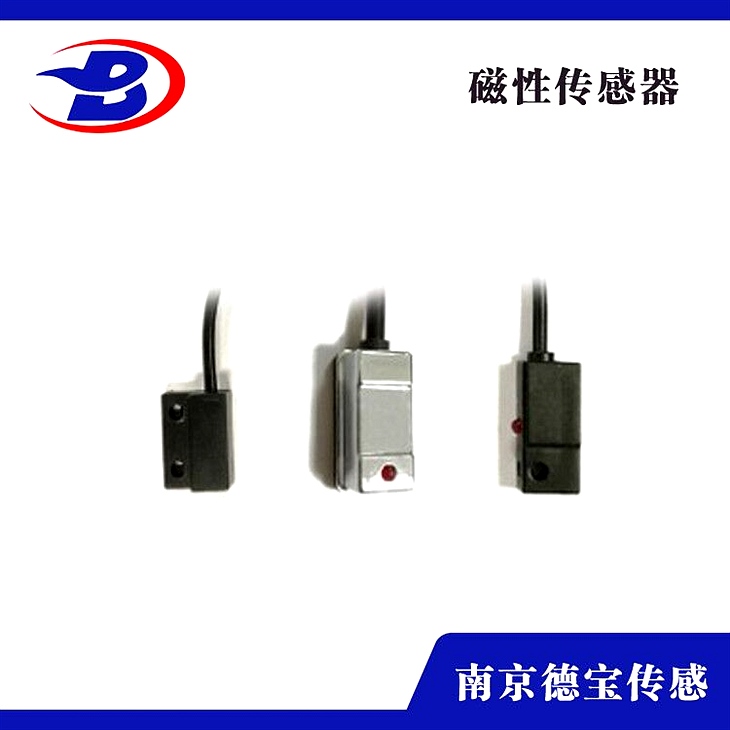

DOB-SBNC/L-M10NZ磁感應式接近開關

DOB-SBNC/L-M10NZ磁感應式接近開關

產品闡明

1、構成磁接近開關是由磁體和開關觸頭兩個局部構成。磁體分為電磁體和永磁體兩種，依據控制的需求停止選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種方式，也是依據實踐需求停止選擇。磁體和觸頭要裝在同一個軸線上，且二者間的間隔在工作間隔之內。在開關觸頭的四周，不能有強磁場，以免形成影響。電磁體需求用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而形成短接燒毀觸點。接線應盡量短，盡可能遠離其它配線

2、功用非記憶型磁接近開關，為非接觸的，有通，斷或轉換功用，以便完成對位，限位和各種控制目的。

構造特征與工作原理

1、內部采用干簧管和一塊磁鋼配合運用，有熔點，損的特性。

2、把干簧管和磁鋼密封于殼體內部，可以有效避免撞擊，有很強的抗干擾才能。

3、小磁鋼的磁性缺乏以使干簧管內的彈片互相吸收，開關堅持常開狀態。

4、當磁鋼從一個方向由遠及近接近開關時，干簧管內的彈片接點吸合，當磁鋼分開時，由于開關內的磁鋼同時被磁化，而使干簧管的狀態不斷堅持。

5、當磁鋼從反方向再次靠近開關時，磁鋼被反向磁化而使磁性降，使干簧管彈片由于彈性而彈開，接點也隨之斷開。

技術指標

1、額定電壓:12-220VAC/DC；

2、接點方式:常開、常閉、常開+常閉；

3、與磁鋼之間相對速度:15m/s；

4、與磁鋼的吸合間隔≤120?，釋放間隔≥200?（磁鋼外表磁場≥1300GS）。

5、感應間隔不小于120MM
