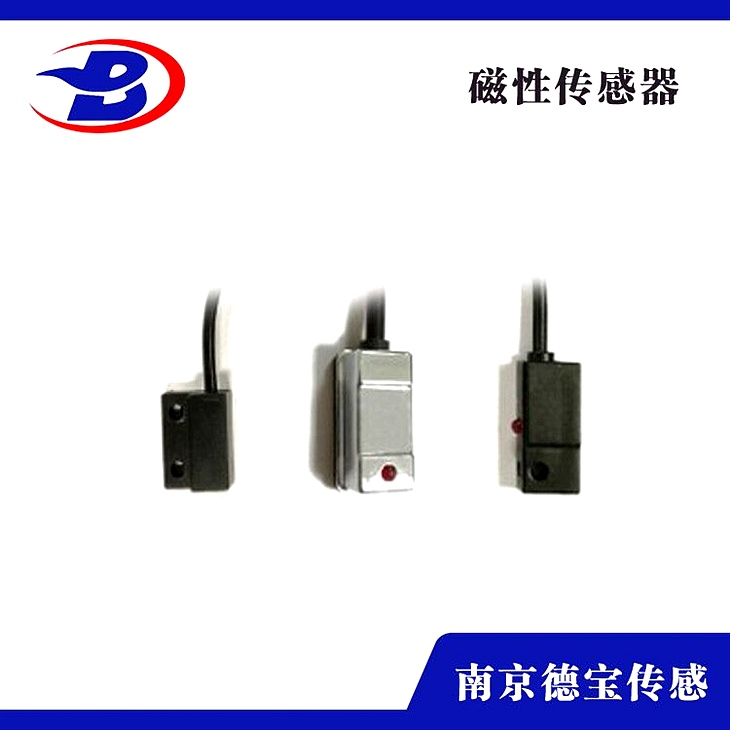

DOB-NS12/L-110-28B防水磁控開關

DOB-NS12/L-110-28B防水磁控開關

特性：

磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥（或行程開關）及其裝置架，不需求在活塞桿端部設置撞塊，所以運用便當、構造緊湊。牢靠性高，壽命長、***低、開關反響時間快，故遭到應用。

類型分類：

1、常開型：開關平常處在斷開狀態，當磁體作用時，則開關處于閉合狀態。

2、常閉型：開關平常處在閉合狀態，當磁體作用時，則開關處于斷開狀態。

3、開閉型：即一個開關分兩組共三根線，一根為公用線。一組為常開型，則另一組為常閉型。當磁體作用時，常開型處于閉合狀態，常閉型處于斷開狀態。

4、高溫型：合適環境溫度為-20℃~+180℃。

5、兩個獨立通道開閉型 ：觸頭為兩個獨立觸點，輸出兩組接線（四根線）。一組為常開觸點；一組為常閉觸點。

工作原理：

氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸能夠使各種型號的氣缸，但缸筒bixu是導磁性弱、隔磁性強的資料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上裝置一個yongjiu磁鐵（橡膠磁鐵）的磁環，隨活塞挪動的磁環靠近開關時，舌簧開關的兩根huangpian被磁化而互相吸收，觸點閉合；當磁環移開開關后，huangpian失磁，觸點斷開。出點閉合或斷開時發出電xin號（或使電xin號消逝），控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部普通還帶有開關動作的指示燈和過電壓維護電路，用樹脂塑封在一個殼體內。

運用留意事項:

1）從平安思索，兩磁性開關的間距應比磁滯間隔大3mm。

2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。

3）兩個以上氣缸磁性開關平行運用時，為避免磁性體挪動的互相干擾，影響檢測jing度，兩缸筒間間隔普通應大于40mm。

4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的大速度vmax。該速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc

例如，磁性開關銜接的電磁閥的動作時間t=0.02s，磁性開關的小動作范圍lmin=10mm，則磁性開關能檢測的大速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關能夠運用。若活塞運動速度大于500mm/s，又沒有適宜的通用型磁性開關可選，則只能選用帶延時功用的磁性開關。

5）裝置開關時擰緊螺釘的力矩要恰當。力矩過大會損壞開關，力矩太小有可能使開關的佳裝置位置呈現偏移。

6）要定期檢查磁性開關的裝置位置能否呈現偏移。在設定位置活塞中止時對雙色型開關，綠燈亮為正確，紅燈亮則呈現偏移了。
